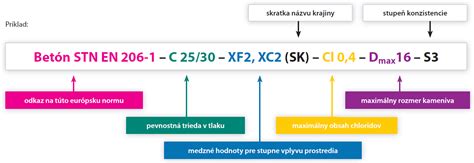

Betón je základnou zmesou vody, suchých hmôt (piesok a štrk) a cementu, ktorá sa v stavebníctve používa ako nosný materiál. Vo svojom objeme betón zvyčajne obsahuje asi 1% plynov. Vibrácie sú nevyhnutné na premenu tejto heterogénnej zmesi na kompaktnú a žiariacu hmotu, keďže nadmerný obsah vzduchu a vody výrazne oslabuje pevnosť betónu.
Stužujúci veniec na dome je kľúčová vodorovná konštrukcia, ktorá sa nachádza na úrovni stropu každého podlažia. Zabezpečuje nielen stabilitu strechy, ale zároveň stužuje obvodové a vnútorné nosné steny, čím vodorovne rozkladá a prenáša celú záťaž pôsobiacu na konštrukcie, vrátane krovu. V praxi sa na vence používajú železobetónové konštrukcie. Aby takáto dôležitá súčasť stavby splnila svoju funkciu, je nevyhnutné zabezpečiť jej maximálnu pevnosť a kompaktnosť. To sa dosahuje primárne správnym a dôkladným vibrovaním betónu.
Prečo je Vibrovanie Betónu Nevyhnutné?
Vibrovanie betónu je kľúčový proces v stavebníctve, ktorý priamo ovplyvňuje konečnú kvalitu, trvanlivosť a estetický vzhľad konštrukcie. Hlavným účelom je odstrániť zachytený vzduch (tzv. vzduchové bubliny) a umožniť zmesi betónu spevniť sa okolo výstuže a vo vnútri debnenia. Bez dostatočného vibrovania môže betón trpieť včelinou, slabou priľnavosťou a povrchovými nedokonalosťami, čo znižuje jeho integritu.
Medzi hlavné výhody správneho vibrovania betónu patria:
- Zvýšenie pevnosti a odolnosti: Odstránením vzduchových dutín sa vytvára hustejší a pevnejší betón. To zvyšuje nosnosť a predlžuje životnosť konštrukcie, čo je kľúčové pre nosné prvky ako vence.
- Zníženie pórovitosti: Menej pórov znamená vyššiu odolnosť voči vode, mrazu a iným agresívnym vplyvom prostredia.
- Lepšie rozloženie zmesi: Vibrácie zabezpečia rovnomerné rozloženie všetkých zložiek betónu, čo prispieva k homogénnej štruktúre.
- Zníženie rizika trhlín: Zhutnený betón je menej náchylný na vznik trhlín v dôsledku nepravidelného zmrštenia.
- Vylepšené spojenie s výstužou: Dobre vibrovaný betón ľahko tečie okolo výstuže, čím zabezpečuje jej úplné zapuzdrenie. To zlepšuje priľnavosť, výrazne zvyšuje pevnosť v ťahu a odolnosť konštrukcie voči praskaniu.
- Odstránenie slabých miest: Pravidelné vibrácie zabraňujú vzniku včeliniek - oblastí so slabým zhutnením, ktoré pôsobia ako štrukturálne slabiny.
Pochopenie Procesu Vibrácie Betónu
Vibrovanie betónu musí byť vykonané správne, pretože nadmerné vibrácie môžu viesť k segregácii - akumulácii štrku na spodku a jemných materiálov bližšie k povrchu. Segregácia môže spôsobiť nepravidelné zmrštenie, vyvolávajúce vzostup napätia, ktoré potom vyvoláva pukliny. Použitie vibrácií tiež vyvoláva zlepšenie v priľnavosti medzi práve pripraveným betónom a starším betónom.
Základné Princípy Vibrácií
Vibrácie sú generované pomocou excentrického závažia otáčajúceho sa okolo hriadeľa určitou rýchlosťou, ktoré generuje silu vyvolávajúcu posun vibrátora o určitú amplitúdu.
- Frekvencia: Je to počet kmitov za jednotku času (1 / T), meraná v Hertzoch (s-1) alebo vo v / min (vibrácie za minútu). Frekvencia vibrácií vnútorných vibrátorov sa typicky pohybuje v rozmedzí od 9000 do 21000 v / min (150 Hz do 350 Hz). Nízke frekvencie pohybujú väčšími časťami v betóne (kamene), zatiaľ čo vysoké frekvencie vibrujú menšími časticami (cement a piesok). Optimálna frekvencia sa zistila byť okolo 12000 v / min (200 Hz).
- Amplitúda: Predstavuje maximálnu výchylku vibrátora vo vzťahu k jeho pokojovej polohe. Amplitúda je úmerná hmotnosti excentrického závažia a jeho excentricite, a je nepriamo úmerná hmotnosti vibrátora. Meria sa, keď je vibrátor mimo betónu, pretože v betóne sa amplitúda znižuje v dôsledku absorpcie. Na dosiahnutie optimálnej vibrácie má byť amplitúda čo najväčšia.
- Odstredivá sila a Zrýchlenie: Rotácia excentrického závažia vyvoláva odstredivú silu, ktorá je priamo úmerná hmotnosti závažia, jeho excentricite a štvorcu počtu otáčok. Táto sila má za následok zrýchlenie vibrátora, ktoré vyjadruje intenzitu vibrácií. Pre vnútorné vibrácie sú potrebné zrýchlenia medzi 100 a 150 G (násobky gravitačného zrýchlenia).
Typy Vibrátorov do Betónu
Profesionálne vybavenie, ako sú ručné vibrátory na betón alebo externé vibrátory montované na debnenie, zohráva kľúčovú úlohu v procese vibrovania betónu.
1. Ponorné (Vnútorné) Vibrátory
- Popis: Ide o najčastejšie používaný typ. Vibrátor s predĺženým tvarom, známy ako "ponorný vibrátor", "vibračná hlava" alebo "fľaša", sa vkladá priamo do čerstvo naliateho betónu.
- Použitie: Najvhodnejšie sú pre hrubé dosky, nosníky, stĺpy a samozrejme pre betónovanie vencov. Ich prenosnosť umožňuje pracovníkom zamerať sa na ťažko dostupné miesta a zabezpečiť zhutnenie bez dutín.
- Rozmery: Priemer vibračných hláv sa pohybuje od 25 mm do 100 mm. Dĺžka pružného hriadeľa-hadice je tiež významná; štandardná dĺžka sa pohybuje od 1 m do 6 m, hoci pre špecifické práce môžu byť potrebné dlhšie vibrátory (až do 20 m) alebo kratšie (pre základy a stropné dosky).
2. Externé Vibrátory (na debnenie)
- Popis: Tieto vibrátory aplikujú vibrácie zvonku debnenia pomocou motorov, ktoré sú napevno pripevnené k debneniu.
- Použitie: Ideálne pre tenké alebo silne vystužené konštrukcie, kde nie je možné vnútorné vloženie. Vhodné sú aj pre vibrovanie nosníkov, prefabrikovaných jednotiek, stien a foriem. Debnenie musí byť pevná oceľová konštrukcia a vibrátory by mali byť rozmiestnené po povrchu tak, aby dosiahli zrýchlenie 1,5 G.
- Rozmiestnenie: Vzdialenosť medzi vibrátormi by mala byť medzi 1,5 až 2,5 m. Vplyv vibrátora dosahuje maximálnu hĺbku 30 cm, takže pri hrubších stenách by mali byť vibrátory umiestnené na oboch stranách debnenia.
3. Povrchové a Stolové Vibrátory
- Povrchové vibrátory (vibračné lišty): Používajú sa na zhutnenie povrchových vrstiev betónu a na dokončovanie povrchu (napríklad pri betónovaní dosiek a podláh). Vodiace lišty môžu byť potrebné pre presný pohyb, hoci niektoré lišty môžu pracovať priamo na betóne.
- Stolové vibrátory: Sú ideálne na výrobu rovnomerných prefabrikovaných prvkov v kontrolovanom prostredí.
Vibračné lišty - ENAR
Ako Správne Vibrovať Betón (vrátane Venca)
Správna technika vibrovania je kľúčová pre dosiahnutie optimálnych výsledkov a predchádzanie chybám v betónovej konštrukcii.
1. Výber a Kontrola Vibrátora
- Výber typu: Pre hrubé dosky, nosníky a vence sú ideálne vnútorné vibrátory. Pre tenké alebo silne vystužené konštrukcie sú najlepšie externé.
- Zvážte rozmery: Pri výbere vibrátora zvážte rozmery debnenia, vzdialenosti medzi výstužou a požadovanú pevnosť betónu. Priemer vibrátora závisí od typu vibrovanej štruktúry a hrúbky steny.
- Zdroj energie: Vibrátor môže získavať energiu z elektrickej siete, spaľovacích motorov, pneumatických alebo hydraulických systémov. Pre otvorené priestory bez elektrického napájania sú vhodné vibrátory so spaľovacími motormi. V uzavretých priestoroch je však všeobecne odporúčané používanie elektrických vibrátorov kvôli problémom so znečistením a údržbou. Výkon motora má byť vhodný pre typ používaného vibrátora.
- Pred začiatkom: Pred spustením práce sa uistite, či je vibrátor v dobrom stave a či správne funguje.
2. Technika Ukladania a Vibrovania
- Výška liatia: Pri liatí betónu do konštrukcie, dbajte na to, aby nepadal z veľkej výšky. Mal by byť liaty do debnenia, ktoré je viacmenej rovné.
- Hrúbka vrstvy: Hrúbka žiadnej vrstvy betónu by nemala presiahnuť 50 cm.
- Vloženie vibrátora: Vibračnú hlavu vložte do hmoty zvisle bez vodorovného pohybu. Nepoužívajte vibračnú hlavu na horizontálne posúvanie betónu.
- Rozmiestnenie: Vibračná hlava by mala byť vložená zvisle v pravidelných vzdialenostiach, ideálne 1,5 násobku akčného rádiusu. Akčný rádius je vzdialenosť meraná od vibračnej hlavy k vonkajšej hranici jej vplyvu a je všeobecne medzi 8 a 10 násobkom priemeru vibrátora. Prekrývanie vibračných zón zabezpečuje, že nezostanú žiadne nevibrované oblasti.
- Prekrývanie vrstiev: Vibračná hlava by mala preniknúť asi 10 cm do predchádzajúcej vrstvy, aby sa zabezpečilo dobré priľnutie medzi odlišnými vrstvami. Medzi následnými vrstvami by nemalo uplynúť príliš veľa času.
- Trvanie vibrácií: Dĺžka, po ktorú potrebuje byť každý bod vibrovaný, závisí od typu betónu, veľkosti vibrátora a ďalších faktorov. Tento vibračný čas sa typicky pohybuje medzi 5 až 15 sekundami.
- Známky správneho vibrovania: Betón je považovaný za dobre vibrovaný, keď sa povrch okolo vibračnej hlavy zmení na žiariaci a kompaktný a keď už na povrch nevystupujú žiadne ďalšie vzduchové bublinky. Vibrátor tiež začne vydávať iný, tlmený zvuk.
- Odstránenie vibrátora: Vibračnú hlavu odstraňujte z betónu pomaly, pohybujte ňou mierne hore a dole takým spôsobom, aby ste dali betónu čas zaplniť prázdny priestor, ktorý vznikol jej vytiahnutím. Odporúčaná rýchlosť odstránenia je približne 8 cm za sekundu.
- Vyrovnanie povrchu: Po naliatí betónu do konštrukcie by malo byť vykonané prvé vyrovnanie ešte pred použitím vibračnej lišty. Na udržanie správnej výšky a tým pádom správneho smeru hrnutia betónovej zmesi je dôležité používať referenčné body (ako sú drevené laty). Po prechode laty by nemali byť viditeľné ani odtlačky nôh ani stopy po náradí.
3. Bezpečnosť pri Práci s Vibrátormi
- Ochrana sluchu: Používajte ochranné slúchadlá, pretože vibrátory vydávajú vysokú hladinu hluku.
- Ochrana rúk: Noste ochranné rukavice.
- Uzemnenie: Pri práci s elektrickými vibrátormi dbajte na správne uzemnenie.
- Prevádzka mimo betónu: Nenechávajte vibrátor zapnutý po dlhý čas, keď je mimo betónu.
- Ochrana debnenia: Vibračná hlava by nemala byť tlačená proti výstuži alebo proti debneniu. Neodporúča sa vibrovať blízko pri čerstvo zatuhnutom betóne s už upraveným povrchom.
Betónovanie Stužujúceho Venca a Dôležitosť Vibrovania
Pri svojpomocnej výstavbe sa stužujúci veniec zhotovuje s použitím plného debnenia a špeciálnej tehlovej tvárnice. Pôsobenie záťaže zo strechy na veniec eliminujeme prepojením s vyrovnávacím betónom (spodným vencom), z ktorého prečnieva výstuž v tvare C. Veniec bude ležať na treťom rade tehál (0,75 m od vyrovnávacieho betónu). Výška venca je 25 cm, a preto sa debniace dielce rozchádzajú. Komín sa ukotvuje oceľovým účkom, ktoré sa previaže k výstuži venca. Betónovanie prebieha často za pomoci čerpadla betónu.
Vzhľadom na kritickú úlohu venca pre statickú stabilitu celej stavby je správne a dôkladné vibrovanie betónu v ňom absolútne nevyhnutné. Zabezpečí to, že betón dokonale obalí výstuž, vyplní všetky priestory v debnení a dosiahne maximálnu hustotu a pevnosť. Tým sa predíde vzniku trhlín, zabezpečí sa dlhodobá životnosť celej konštrukcie a spoľahlivá funkčnosť venca ako kľúčového nosného prvku. Ak si nie ste istí, či zvládnete proces vibrovania betónu správne, je vždy prezieravé spoľahnúť sa na služby profesionálnych majstrov.
Často Kladené Otázky o Vibrovaní Betónu
- Dá sa betón nadmerne vibrovať?
Áno. Nadmerné vibrovanie môže spôsobiť segregáciu, kde sa ťažšie kamenivo usadzuje na dne a cementová pasta stúpa nahor. To oslabuje konzistenciu konštrukcie a znižuje pevnosť. Vždy dodržujte správne pokyny týkajúce sa frekvencie a trvania vibrácií betónu.
- Robí vibračný betón pevnejším?
Rozhodne. Vibrácie výrazne zvyšujú pevnosť betónu odstránením vzduchových dutín, zabezpečením lepšieho balenia častíc a zlepšením spojenia s výstužou. Výsledkom je vynikajúca štrukturálna integrita a trvanlivosť.
- Ako vyrobiť vibračný betónový poter?
Vibračný poter sa dá vyrobiť pripevnením malého vibračného motora alebo ručného vibrátora na betón k plochému hliníkovému alebo oceľovému nosníku. Zariadenie súčasne vyrovnáva a zhutňuje povrch, čím vytvára hladký a hustý betónový povrch, ideálny pre dosky a dlažby.
