Stužujúci veniec je neodmysliteľnou súčasťou hrubej stavby, ktorý plní kľúčovú funkciu pri zabezpečovaní celkovej stability a tuhosti budovy. Jeho primárnym cieľom je chrániť stavbu pred účinkami vodorovných síl a predchádzať statickým problémom, ako sú praskliny v murive či dokonca deformácie a kolaps stien. Správne realizovaný veniec účinne minimalizuje deformácie spôsobené vonkajšími faktormi, ako sú vietor, zemetrasenie alebo hmotnosť strechy, a pomáha predchádzať vychýleniu múrov do strán.
Tento konštrukčný prvok sa nachádza na vrchole obvodových múrov budovy, zvyčajne na úrovni stropu, a jeho výška je totožná s výškou stropnej konštrukcie po zaliatí betónom. Zabezpečuje rovnomerné rozloženie síl na nosné steny a murivo, čím prispieva k celkovej pevnosti a odolnosti strechy i celej konštrukcie budovy. Okrem toho prispieva k predĺženiu životnosti stavby zmierňovaním negatívnych účinkov mechanického zaťaženia.
Betónový veniec nachádzame nielen pri výstavbe rodinných domov, ale aj pri priemyselných objektoch rôznych veľkostí. Jeho absencia môže vážne ohroziť stabilitu a bezpečnosť celej budovy, v konečnom dôsledku môže viesť k nutnosti rozsiahlej rekonštrukcie alebo v najhoršom prípade k demolácii.
Význam betonového venca pre stabilitu a tuhosť budovy
Hlavnou funkciou betónového venca je prenášať zaťaženie z nadzemných častí stavby, ako je strecha, a zabezpečiť tak priestorovú tuhosť celej štruktúry. Týmto spôsobom predchádza statickým problémom, ktoré by mohli vzniknúť v dôsledku nerovnomerného rozloženia zaťaženia alebo vplyvu vonkajších síl. Vodorovne rozkladá a prenáša celú záťaž, ktorá sa vyvíja na konštrukcie, čiastočne vrátane krovu, čím zabezpečuje aj stabilitu strechy. V praxi sa stretávame s železobetónovými stužujúcimi vencami.
Prečo sú správna výška a rozmery venca dôležité?
Správne stanovená výška a rozmery betónového venca zohrávajú zásadnú úlohu v jeho funkčnosti. Bežne sa volí výška 25 cm, ktorá zabezpečuje dostatočnú pevnosť na prenášanie zaťaženia zo strechy či iných nadzemných častí budovy. Tento rozmer je starostlivo premyslený tak, aby veniec harmonicky spolupracoval s vyrovnávacím betónom a vytváral kompaktnú konštrukciu. Dodržanie týchto parametrov má výrazný vplyv na celkovú stabilitu stavby.
Pri návrhu sa vykonáva statická analýza, berúc do úvahy záťaž strechy, klimatické podmienky aj vlastnosti použitých materiálov. Nesprávne dimenzovanie výšky alebo šírky môže oslabiť nosnosť venca a ohroziť bezpečnosť celej stavby. V prípade rodinných domov s obytným podkrovím sa konštrukcia krovu ukladá zväčša na podmurovku, ktorej výška je zvyčajne 3 až 5 radov tehál. Táto podmurovka býva často namáhaná veľkým horizontálnym zaťažením konštrukciou krovu, preto je veniec v tomto mieste kľúčový.
Význam výstuže a armovania
Oceľová výstuž a armovanie sú kľúčové pre zabezpečenie pevnosti, stability a odolnosti betónového venca. Oceľové prúty uložené v debnení prenášajú ťahové sily, ktoré by samotný betón nedokázal zvládnuť. Pridanie oceľovej výstuže výrazne posilňuje nosnosť venca a bráni vzniku trhlín či deformácií spôsobených externými faktormi, ako je vietor alebo záťaž strechy. Strmienky zabezpečujú priestorovú stabilitu oceľových prútov a zároveň zvyšujú tuhosť celej konštrukcie. Okrem technických aspektov je nevyhnutné dodržiavať správne technologické postupy pri ukladaní výstuže.
Viazanie železa do venca je kritickým krokom. Vyžaduje precízne plánovanie a správne postupy. Nedostatočné armovanie venca a nesprávne postupy pri previazaní rohov môžu mať za následok praskanie, deformácie alebo dokonca zrútenie stavby. Armatúra je základným prvkom pri výstavbe a je neoceniteľná. Ide o oceľové tyče alebo sieťoviny vkladané do betónu na zvýšenie pevnosti a odolnosti konštrukcie proti tlaku, napätiu a deformáciám.
Správne techniky viazania rohov a spojov
Správne techniky pri viazaní rohov vencov zaistia optimálnu pevnosť a spoľahlivosť konštrukcie. Medzi bežné techniky patrí:
- Štvorčeková technika: Oceľové tyče sa skrížia v tvare štvorčeka na mieste spoja a potom sa v mieste skríženia viažu silným drôtom alebo výstužným oceľovým drôtom.
- Viacnásobné skríženie: Používa sa pre konštrukcie vyžadujúce ešte väčšiu pevnosť. Oceľové tyče sa skrútia viackrát pre pevnejšie spojenie.
- Klincovanie: Používajú sa malé oceľové hroty na spojenie tyčí.
Pri viazaní rohov vencov je kľúčové použiť silný oceľový drôt. Po dokončení viazania je dôležité skontrolovať, či sú všetky spojenia pevné a správne viazané.
Príprava armokoša
Najpraktickejšie je skladať armokoš na zemi. Postup je jednoduchý: pripravte si strmienka v jednej línii, navlečte/uložte 4 pozdĺžne prúty do rohov a postupne ich zviažte. Koš musí mať po celej dĺžke rovnaký tvar a nesmie byť "vlnitý". Potom sa armokoš položí do debnenia alebo U-tvárnic tak, aby bolo dodržané krytie betónom. Prút nesmie sedieť na dne debnenia; na zabezpečenie krytia sa používajú dištančné podložky.
Konkrétny príklad výpočtu materiálu (garáž 8x6 m)
Pre jednoduchý príklad okolo garáže 8 × 6 m:
- Rozostup strmienok: Často 0,20-0,30 m podľa projektu. Pre príklad použijeme s = 0,25 m.
- Počet strmienok: Cca 112 ks (pri 250 mm).
- Počet pozdĺžnych prútov: Bežný veniec má 4 (2 hore, 2 dole).
- Dĺžka pozdĺžnej výstuže: Počíta sa ako obvod × počet prútov. Cca 124 m (4 prúty + 10 % rezerva).
- Podložky: Na držanie krytia betónom a zabránenie "sadnutia" armokoša. Cca 140 ks (orientačne).
Ako správne zhotoviť stužujúci veniec: Postup krok za krokom
Pre vytvorenie stužujúceho venca je najskôr potrebné pripraviť debnenie, ktoré slúži ako základ celej konštrukcie. Na tento účel sa často používajú špeciálne tehlové tvárnice, známe aj ako vencovky, ktoré uľahčujú dosiahnutie požadovaného tvaru a fungujú ako skryté debnenie.
1. Príprava debnenia a vencoviek

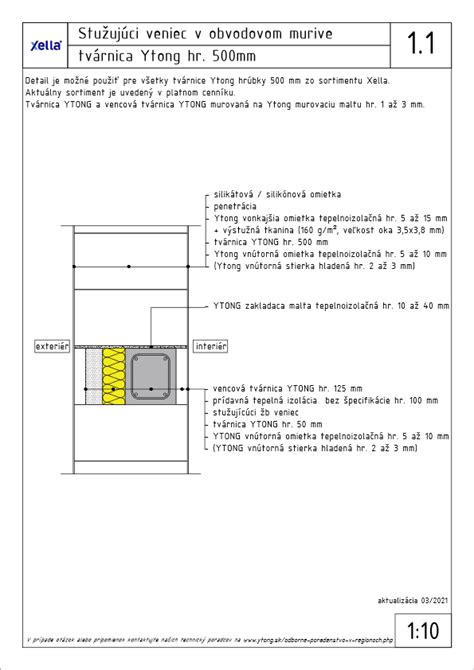

Vencové tehly zvané vencovky možno pri tvorbe stužujúceho venca použiť ako skryté debnenie, čo zjednodušuje prípravu pred betonážou aj následné oddebňovanie. Pri plánovanom zateplení objektu treba vencovky zatepliť ešte pred uložením výstuže. Pri drevených stropoch sa trámy pokladajú na stužujúci veniec, pričom vencovka môže mať za úlohu aj spevnenie okraja dosky.
Pokiaľ sa nepoužívajú vencovky, zhotoví sa priamo na mieste klasické debnenie podľa návrhu. Pri obvodovom murive sa nesmie zabudnúť na tepelnú izoláciu, aby sa z venca nestal tepelný most.
2. Uloženie výstuže

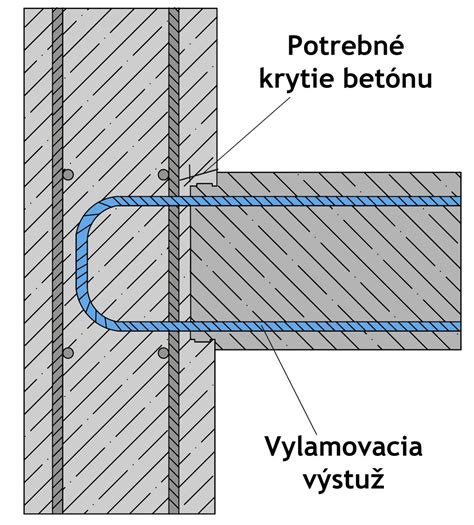

Po pripravení debnenia sa uloží výstuž podľa návrhu a kladačského plánu. Je dôležité dodržiavať správne krytie betónom pre oceľovú výstuž, aby sa predišlo korózii. Armokoš sa položí do debnenia alebo U-tvárnic, pričom nesmie sedieť na dne. V prípade potreby sa použijú dištančné podložky na zabezpečenie dostatočného krytia. V rohoch a pri napojeniach sa rozostup strmienkov zvyčajne zahusťuje.
3. Betonáž venca
Betonáž venca predstavuje jeden z kľúčových krokov. Na tento proces sa zvyčajne používa čerpadlo betónu, ktoré umožňuje presné a rovnomerné nalievanie materiálu do pripraveného debnenia. Je kritické, aby betón nepadal z veľkej výšky priamo na armokoš. Pri betonáži cez hadicu pod tlakom sa používa koncové koleno (tzv. "spomaľovač"), aby betón na konci hadice nevystrel priamo do venca veľkou rýchlosťou. Betonujte po úsekoch, priebežne kontrolujte polohu a krytie armokoša.
Druh betónu by mal byť predpísaný projektovou dokumentáciou (napr. C 16/20 či C 20/25). V priebehu stavby treba betón hutniť, aby správne obalil celú výstuž. Po dokončení betonáže je potrebné nechať betón vyzrieť. Tento proces trvá obvykle 28 dní, počas ktorých betón dosiahne svoju plnú pevnosť.
Debnenie by malo zostať na svojom mieste minimálne štyri dni, kým konštrukcia nedosiahne dostatočnú tuhosť. Po odstránení debnenia môžu stavebné práce pokračovať. Ak betonáž prebehne v optimálnych podmienkach, možno pokračovať v stavbe zhruba po jednom týždni.
4. Spojenie venca s inými konštrukciami
Kľúčovým krokom pre stabilitu celej stavby je správne spojenie venca s vyrovnávacím betónom. Pri realizácii treba dbať na presnosť rozmerov a rovnomerné rozmiestnenie stĺpikov. Pôsobenie záťaže zo strechy na veniec sa eliminuje prepojením s vyrovnávacím betónom (spodným vencom), z ktorého prečnieva výstuž v tvare C.
V prípade murovaného komína musí byť základ pod ním aspoň 70 cm hlboký. Komín sa ukotvuje oceľovým účkom, ktoré sa previaže k výstuži venca.
Monolitický veniec vs. Betónový veniec z prefabrikátov
Z praktického hľadiska rozoznávame tri základné typy vencov: oceľové, železobetónové a železobetónové prefabrikované. V súčasnosti sa stretávame s prefabrikovaným vencom pri montovaných rámových konštrukciách a monolitickým vencom, ktorý sa realizuje priamo na stavenisku za pomoci plného debnenia. Monolitický veniec zaručuje mimoriadnu pevnosť a odolnosť voči vonkajším vplyvom. Prefabrikáty sa vyrábajú v továrni, čím sa skracuje čas výstavby.
Časté chyby pri stavbe betónového venca
Pri stavbe betónového venca sa často vyskytujú chyby, ktoré môžu vážne narušiť stabilitu a bezpečnosť celej budovy. Jednou z najzávažnejších je, keď sa veniec úplne vynechá. Takýto postup môže viesť k praskaniu stien či dokonca k zrúteniu celej konštrukcie. Oceľová výstuž hrá zásadnú úlohu pri prenose ťahových síl, preto je nevyhnutné striktne dodržiavať statický výpočet a technické normy.
Ďalšou častou chybou pri svojpomoci je nesprávne riešenie betónáže, napríklad zhadzovanie betónu z výšky priamo na armokoš, čo môže viesť k strate krytia a zníženiu kvality spojenia.
