Stužujúci veniec na dome je dôležitá súčasť každej stavby. Bez neho by budova nedržala pokope a múry by sa mohli rozchádzať. Predstavuje vodorovnú konštrukciu, ktorá sa nachádza na úrovni stropu každého podlažia a zároveň stužuje obvodové a vnútorné nosné steny.
Hlavnou funkciou stužujúceho venca je zabezpečenie celkovej stability stavby proti účinkom vodorovných síl a zvýšenie jej priestorovej tuhosti. Vodorovne rozkladá a prenáša celú záťaž, ktorá sa vyvíja na konštrukcie, čiastočne aj vrátane krovu, čím zabezpečuje aj stabilitu strechy. V praxi sa najčastejšie používajú železobetónové stužujúce vence.
Prepojenie so spodnou konštrukciou
Betonovanie venca nadväzuje na predchádzajúce fázy výstavby, konkrétne na vyrovnávací betón, ktorý tvorí podklad pre stavbu. Jeho úlohou je jednak odstrániť nerovnosti, ktoré sa môžu vyskytnúť pri murovaní, ale najmä dosiahnuť železobetónové prepojenie s vrchným stužujúcim vencom pomocou tzv. skrytých stĺpikov.
Z predtým vytvoreného vyrovnávacieho betónu (spodného venca) prečnievajú oceľové výstuže v tvare C spojené strmienkami. Pôsobenie záťaže zo strechy na veniec sa eliminuje prepojením s týmto vyrovnávacím betónom.
Vencové tehly: Kľúč k izolácii a debneniu

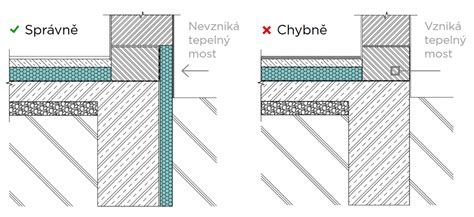

Vencové tehly, často nazývané aj vencovky, sa používajú na vonkajšie obmurovanie stropnej konštrukcie. Tvoria vonkajší obvodový plášť, ktorý býva zateplený vložením izolantu medzi konštrukciu a vencovku. Na trhu sú bežne dostupné aj vencové tehly s už zabudovaným izolantom.
Po obvode stropu sa vymuruje jeden rad vencových tehál tak, aby tepelná izolácia smerovala dovnútra a tehlová časť lícovala s vonkajšou stranou obvodovej steny. Vencová tehla tak slúži ako tepelná izolácia venca a zároveň ako debnenie pri betonáži.
V závislosti od celkovej hrúbky stropu v mieste uloženia na obvodové steny sa volí vencová tehla adekvátnej výšky. Celková hrúbka stropu závisí od hrúbky betónovej dosky a od najväčšieho montážneho prevýšenia v rámci stropu. Požadovaná výška horného okraja vencových tehál sa dosiahne zodpovedajúcou hrúbkou vrstvy maltového lôžka. Na zvýšenie stability vencových tehál počas betonáže sa odporúča pred vystužením venca vytvoriť z vnútornej strany maltový alebo betónový klin.
Príprava debnenia na stužujúci veniec
Kladenie tehál a debniacich tvárnic
Po uložení stropných hranolov sa ukladajú tehly do výšky, ktorá bude tvoriť základ pre veniec. Veniec bude ležať na treťom rade tehál (0,75 m od vyrovnávacieho betónu). V mieste prečnievajúcej výstuže zo spodného venca sa položí polovica (25 cm) debniacej tvárnice s výškou a šírkou 25 cm.
Otvory sa vymeriavali tak, aby po osadení debniaceho dielca na tehly bola výška betónu 25 cm. V tomto kroku je dôležitá presnosť merania a dodatočného vyrovnávania, aby bola výška venca vo všetkých častiach stavby rovnaká.
Montáž dreveného debnenia
Debniace dosky sa uložia hladkou stranou oproti sebe a prevŕtajú sa tak, aby sa do otvoru zmestili závitové tyče s priemerom 10 mm na stiahnutie debnenia. Dôležité je dbať na to, aby sa šírka debnenia zhodovala so šírkou tehly, čo bolo v danom prípade 30 cm.
Zabezpečenie debnenia závitovými tyčami
Závitové tyče sa nasunú do ohybnej rúrky na elektrické káble. Zmyslom tohto kroku je umožniť pohodlné vytiahnutie závitových tyčí po zatvrdnutí betónu. Po osadení je potrebné drevené dielce ešte prichytiť zhora. Cieľom tohto prepojenia je fixácia debnenia, ktoré by mohlo byť roztlačené váhou betónu.
Potom sa začne každých 60 - 70 cm spájať (skrutkovať) dve horné strany debnenia strešnými latami. Až po tomto kroku sa začnú uťahovať matice na závitových tyčiach v debnení.
Debnenie vencov so stropnou konštrukciou
Vystuženie železobetónového venca
Tvorba oceľovej výstuže
Vnútorný priestor venca máva rozmery napríklad 30 × 25 cm. Oceľová výstuž sa vytvára zo 4 roxorov s priemerom 12 mm, ktoré sú zviazané obdĺžnikovými strmienkami (z roxorov s priemerom 6 mm) preloženými minimálne cez jednu stranu a prichytenými viazacím drôtom (Ø 1 mm). Tieto strmienky sa priväzujú každých 20 - 25 cm na konštrukciu dlhú 6 m.
Umiestnenie výstuže a kotvenie
Výstuž sa následne ukladá do priestoru venca. Cieľom je dosiahnuť, aby bola oceľ prekrytá betónom. V pozdĺžnom smere sa jednotlivé železné výstuže k sebe priviažu ďalšími roxormi (Ø 12 mm) a previažu viazacím drôtom (Ø 1 mm).
Na nárožiach sa výstuž ohne tak, aby bol na každej strane presah približne 2,5 - 3 m. Ak sa v blízkosti nachádza komín, ukotvuje sa oceľovým profilom (účkom), ktoré sa previaže k výstuži venca.
Proces betonáže
Súčasná betonáž so stropom
Betonáž venca sa obvykle vykonáva súčasne s betonážou stropu. Tento postup zabezpečuje monolytické spojenie a zvyšuje pevnosť celej konštrukcie.
Potenciálne problémy pri betonáži
Pri betonáži často dochádza k zatečeniu betónu do vodorovných dutín stropných vložiek a dokonca aj do zvislých dutín v tehlových blokoch. Zatečením betónu do posledného radu tehál nastane pevné spojenie medzi tehlami a stropom, respektíve tehlami a vencom. To však môže viesť k oddeleniu posledného radu tehál od zvyšku muriva a k vzniku vodorovnej trhliny vo fasáde.
Betónovanie prebieha často za pomoci čerpadla betónu, čo urýchľuje proces a zabezpečuje rovnomerné rozloženie betónovej zmesi.
Dôležité aspekty a odporúčania
Vence bez stropnej konštrukcie
Stužujúce vence bez stropnej konštrukcie je možné zhotoviť obojstranným strateným zatepleným debnením, do ktorého sa vkladá vodorovná výstuž a následne sa zaleje betónom. Výška debnenia vencov závisí od statického návrhu konštrukcie venca. Na spodnú časť vonkajšej vencovej dosky sa nasadia obojstranné osadzovacie spony v počte 5 ks na dva metre. Vnútorná vencová doska sa nasunie do obojstranných spôn. K osadenému debneniu sa vo vodorovnom smere pridávajú ďalšie vencové dosky z vonkajšej aj vnútornej strany. Vencové dosky sa ľahko opracovávajú, takže sa z nich dajú vytvoriť rôzne tvarové dispozície.
Krov a zaťaženie
V prípade rodinných domov s obytným podkrovím sa konštrukcia krovu ukladá väčšinou na podmurovku, ktorej výška je zvyčajne 3 až 5 radov tehál. Takáto podmurovka býva v mieste ukončenia často namáhaná veľkým horizontálnym zaťažením konštrukciou krovu, čo podčiarkuje nevyhnutnosť pevného a správne zhotoveného venca.
Kedy vyhľadať profesionálnu pomoc
Stužujúci veniec je kritickou súčasťou statiky budovy. Pri svojpomocnej výstavbe sa dokážete stužujúci veniec zhotoviť s použitím plného debnenia a špeciálnej tehlovej tvárnice. V prípade, že si nie ste istí, či zvládnete všetky kroky a aspekty správne, je vždy lepšie spoľahnúť sa na služby profesionálnych majstrov, aby bola zabezpečená stabilita a bezpečnosť celej stavby.
