Každý remeselník potrebuje vyhovujúce podmienky pre svoju prácu, aby ju mohol vykonávať čo najkvalitnejšie. Rovnako to platí aj pri montáži väzníkového krovu.
Príprava stavby na väzníkový krov

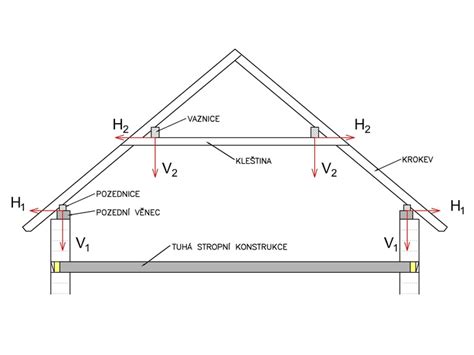

Príprava stavby na väzníkový krov nie je náročná. Prebieha v podstate už od prvej fázy navrhovania až po fázu zadania krovu do výroby. Pri návrhu krovu, či už tesárskeho alebo väzníkového, hrá dôležitú úlohu dispozícia nosného systému stien (obvodové a vnútorné nosné steny). Každý krov navrhujeme vždy na konkrétny nosný systém.
Väzníkový krov sa ukladá priamo na železobetónový (ž.b.) veniec bez použitia pomúrnic, a teda spodná hrana väzníkov klesá na výšku ž.b. venca. Investor by mal dohliadnuť pri zalievaní ž.b. vencov na ich dokonalú rovinu.
Pri návrhu krovu, vo väčšine prípadov, nie je potrebná žiadna vnútorná nosná stena. Pokiaľ podoprieme väzníky o podperu, o ktorej sme v návrhu neuvažovali, zmení sa jeho statická schéma. Jednotlivé dimenzie reziva a spôn budú odlišné a nemusia vyhovovať povoleným hodnotám využiteľnosti. Väzníky majú určité vypočítané priehyby, ktoré musia byť v budúcnosti umožnené.
Z toho dôvodu musia byť nenosné steny minimálne o 50 mm nižšie ako je horná hrana ž.b. venca.
Proces návrhu a výroby väzníkového krovu
Projektanti sa v prvej fáze návrhu väzníkového krovu riadia projektovou dokumentáciou poskytnutou investorom. Skôr ako začneme krov vyrábať, projektanti si overujú a potvrdzujú skutočné rozmery stavby, polohu komína a iných telies zasahujúcich do strešného priestoru. Navrhnutý krov upravujeme vždy podľa skutočných rozmerov stavby. Výsledný väzníkový krov dodávame na skutočnú stavbu a nie na projektovanú.
Technológia drevených priehradových väzníkov
Drevené priehradové konštrukcie spájané kovovými spojkami s prelisovanými hrotmi sú konštrukcie, ktoré rozšírili použitie dreva na stavbu striech a drevostavieb. Presný návrh, bezpečná konštrukcia redukujúca potrebu drevnej hmoty, možnosť návrhu a výroby zložitých tvarov s rozponom až do tridsať metrov - to sú vlastnosti predurčujúce ich použitie v mnohých objektoch pozemného staviteľstva.
Základným stavebným prvkom konštrukcie je priehradový väzník požadovaného tvaru. Väzník sa navrhuje pomocou autorizovaného softvéru a jeho vlastnosti zodpovedajú požiadavkám na únosnosť a deformáciu. Väzník je rovinná konštrukcia, z ktorej sa podľa projektu vytvára priestorová nosná konštrukcia strechy. Konštrukcia strechy je teda vytvorená jednotlivými rovinnými prvkami potrebného tvaru a konštrukčným systémom, ktorý tieto prvky spája a zabezpečuje ich stabilitu.
Vývoj softvéru trvajúci niekoľko desaťročí dospel k verziám, ktoré jednotlivé rovinné prvky navrhujú ekonomicky, s maximálnym využitím prierezov.
Priestorová stabilita a jej zabezpečenie
Ak drevená konštrukcia strechy staticky spolupracuje s tuhými konštrukciami stavby (štítovými múrmi, časťami stavby vytiahnutými do úrovne strešnej roviny a pod.), postačuje jednoduchší spôsob stabilizácie priebežnými prvkami prechádzajúcimi pozdĺž celej konštrukcie, ktoré sú opreté do tuhých konštrukcií.
V praxi sa často stáva, že po montáži strešnej konštrukcie sa neodborným zásahom odstraňujú časti stabilizačnej konštrukcie, čím sa konštrukcia stáva čiastočne nefunkčnou. Z tohto hľadiska je menej zraniteľné použiť ondrejské kríže vo viacerých radoch, čo prináša väčšiu stabilitu celej strešnej konštrukcie. Toto riešenie je však nepatrne drahšie (vo vzťahu k celkovej investícii dokonca zanedbateľne). Aj pri tlaku investora na zníženie ceny je preto dôležité zohľadniť tieto skutočnosti. V opačnom prípade to môže s veľkou pravdepodobnosťou viesť k poruchám konštrukcie.
Príklad realizácie: Haluový objekt

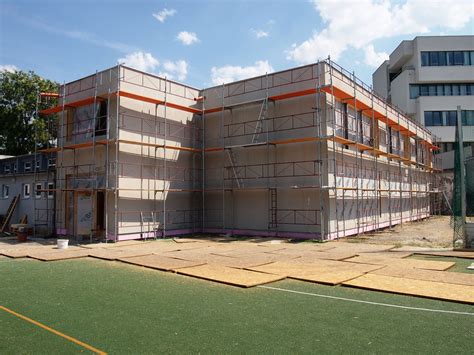

Halový objekt s pôdorysnými rozmermi 21,5 m × 60,0 m je konštrukčne a staticky riešený systémom kombinácie oceľovej podpornej zvislej konštrukcie a drevenej strešnej konštrukcie. Oceľová a drevená konštrukcia spolu tvoria tuhý statický systém. Tento systém dovolil uložiť celú konštrukciu na stĺpy, ktoré sú k základom pripojené kĺbovo. Na rozdiel od votknutého pripojenia sa dosiahla úspora materiálu v základových a oceľových konštrukciách.
Systém oceľovej konštrukcie tvoria oceľové stĺpy profilu IPE 240 s konštrukčnou výškou 6,5 m umiestnené v osových vzdialenostiach 4,0 m, ktoré sú navzájom stužené zavetrovacími stužovadlami, umiestnenými vždy v rohu konštrukcie a v stredových poliach pozdĺžnych rámov oceľovej konštrukcie.
Strešná konštrukcia je vyhotovená z drevených priehradových väzníkov spájaných styčníkovými platničkami s prelisovanými hrotmi. Tieto väzníky sedlového tvaru sa navrhli na rozpon 21,5 m. Priestorová stabilizácia konštrukcie je zabezpečená pomocou šiestich radov ondrejských krížov a zavetrovacími stužovadlami, ktorých umiestnenie rešpektuje umiestnenie stuženia oceľovej konštrukcie.
Aby celá konštrukcia pôsobila ako statický systém so stĺpmi kĺbovo pripojenými k základom, musí byť navrhnutá ako tuhý systém. Preto bolo nutné v úrovni spodného pásu väzníka vyhotoviť tuhý drevený rošt zo vzájomne skrížených lát uložených pod uhlom 45° na os väzníka. Tieto laty roznášajú horizontálne pôsobiace sily do stužovadiel a následne do základových pätiek. Hala sa v súčasnosti využíva ako jazdiareň.
Ďalšie príklady aplikácií a dôležitosť stability

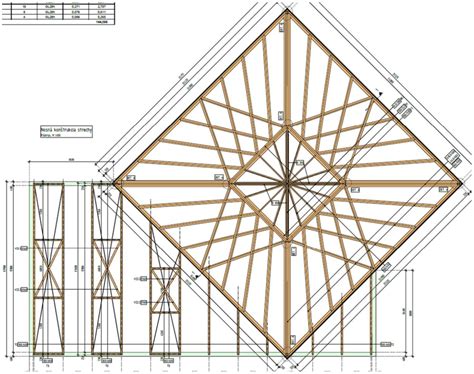

Stavebne veľmi jednoduchý objekt obdĺžnikového tvaru využíva schopnosť priestorovej drevenej konštrukcie zhotovenej z priehradových väzníkov so styčníkovými doskami prestropiť rozmery väčšie ako 20,0 m. Na murovanej konštrukcii stuženej železobetónovými stĺpmi a vencom sú uložené jednotlivé väzníky, ktoré vytvárajú valbovú strechu. Podobných objektov sa v uplynulých rokoch postavilo niekoľko desiatok.
Práve na tomto príklade možno demonštrovať skutočnosť, že jednotlivé väzníky pôsobiace v rovine a navrhnuté bezpečným softvérom sú spoľahlivé, pokiaľ je zabezpečená ich rovinnosť. Ak väzník vybočí z roviny, geometrickým radom klesá jeho únosnosť, čo môže viesť k poruchám, až k prípadnému kolapsu konštrukcie. Viaceré použité spôsoby zabezpečenia priestorovej stability konštrukcie a kombinácie týchto systémov preukázali zraniteľnosť pozdĺžneho stuženia tyčovými prvkami (latami).
Pôvodný objekt obdĺžnikového pôdorysu bol murovaný, dvojpodlažný, s väčšími konštrukčnými výškami a pôvodným dreveným trámovým stropom. Sedlová strecha bola vytvorená dreveným krovom. Investor požadoval realizovať obytné podlažie s tvarom strechy navrhnutým projektantom. Pôvodná strecha sa odstránila.
Základným prvkom konštrukcie strechy je trikrát staticky neurčitý oblúkový väzník. Horizontálne účinky sa od väzníka prenášajú ťahadlom v strope. Väzník bol pre možnosti dopravy vyrobený z dvoch častí a na stavbe bol spojený vo vrchole horného a dolného pásu špeciálnymi styčníkovými doskami. Systém pozdĺžneho stuženia je vytvorený niekoľkými radmi ondrejských krížov vedených medzi priestorovo tuhými časťami konštrukcie. Tie na krajoch objektu v mieste štítov tvorí dvojica polí strešných väzníkov a v strede dispozície murovaná konštrukcia vystupujúca nad úroveň strešného plášťa. Tuhosť dvojice polí je zabezpečená pomocou krížových prvkov umiestnených v rovine horných pásov ako náhrada stužujúceho väzníka, ktorý v takomto tvare nebolo možné vyrobiť. Tieto konštrukcie sú umiestnené na obidvoch koncoch objektu.
Montáž väzníkov Púchov
Výhody drevených priehradových konštrukcií
Drevené priehradové konštrukcie spájané kovovými spojkami s prelisovanými hrotmi a z nich vytvárané priestorové nosné konštrukcie stavieb preukázali v stavebnej praxi svoje opodstatnenie vďaka jednoduchosti návrhu, bezpečnej statike konštrukcie a možnosti vyrobiť najrôznejšie tvary striech. Na ich montáž nie je ani pri zložitejších konštrukciách potrebná veľká znalosť tesárskeho remesla, šetrí sa drevom a pracovnou silou, a tým aj finančnými prostriedkami.
