Stužujúci veniec, známy aj ako armovaný veniec alebo vencový trám, je kľúčovou súčasťou každej stavby. Táto železobetónová konštrukcia je „prstenec“, ktorý spevňuje murivo, rovnomerne rozkladá zaťaženie a pomáha konštrukcii pracovať ako celok. Bez neho stavba nebude držať pokope a múry sa nám budú rozchádzať, čo môže viesť k vážnym statickým problémom či dokonca k demolácii.
Úloha a význam stužujúceho venca
Stužujúci veniec je neodmysliteľnou súčasťou stavieb, ktorej hlavnou úlohou je stuženie budovy vo vodorovnom smere a prenos vodorovných zaťažení, napríklad spôsobených vetrom alebo seizmickou aktivitou. Železobetónové vence zabezpečujú stuženie stavby proti účinkom vodorovných síl, rovnomerne roznášajú zaťaženie a vyrovnávajú nerovnomerné sadanie muriva.
Vďaka venci je zabránené nerovnomernému sadaniu muriva, pričom sa zabezpečuje prenášanie záťaže z nadzemných častí stavby a zároveň stabilita celej štruktúry. Zabraňuje pohybom múrov do strán, čím pomáha predchádzať statickým problémom, ako sú praskliny v murive alebo kolaps stien. Ak je ich realizácia precízna, dokážu účinne minimalizovať deformácie spôsobené vonkajšími faktormi, akými sú vietor či hmotnosť strechy. Stužujúci veniec zohráva kľúčovú úlohu pri zabezpečení strešnej konštrukcie, nakoľko umožňuje pevné ukotvenie pomúrnic a rovnomerné rozloženie síl, čím výrazne posilňuje odolnosť celej stavby.
Umiestnenie v konštrukcii
Stužujúci veniec je vodorovná konštrukcia, ktorá sa nachádza na úrovni stropu každého podlažia. Navrhujú sa na nosných stenách vo všetkých úrovniach stropných konštrukcií buď v úrovni stropnej konštrukcie, alebo pod aj nad. Zároveň stužuje obvodové a vnútorné nosné steny. Doporučená zvislá vzdialenosť vencov je maximálne 4,0 m; v prípade veľkých konštrukčných výšok sa navrhujú v medzipriestore. Pre správne plnenie funkcie musí stužujúci veniec prebiehať po všetkých nosných stenách (obvodových aj vnútorných) tak, aby na seba plynule nadväzoval po celom obvode objektu a tým zaistil jeho stuženie. Pri prerušení venca je potrebné navrhnúť príslušné konštrukčné opatrenia. Pri budovách s obytným podkrovím sa často stretávame so šikmými, uskočenými alebo čiastkovými vencami.
Typy stužujúcich vencov
Z praktického hľadiska rozoznávame tri základné typy vencov:
- Oceľové vence: Používajú sa menej často v bežnej výstavbe.
- Železobetónové monolitické vence: Sú realizované priamo na stavenisku za pomoci plného debnenia, čo im zaručuje mimoriadnu pevnosť i odolnosť voči vonkajším vplyvom. V súčasnosti sa s nimi stretávame najčastejšie.
- Železobetónové prefabrikované vence: Vyrábajú sa v továrni a následne sa dopravujú na miesto montáže. Ich najväčšou prednosťou je rýchla a jednoduchá inštalácia, ktorá výrazne skracuje čas potrebný na výstavbu. Táto vlastnosť ich robí obzvlášť užitočnými pri montovaných rámových stavbách alebo tam, kde je transport komponentov bezproblémový.
Najčastejšie sa veniec realizuje do U-tvárnic (U-šalung / U-porfix / Ytong U) alebo do klasického debnenia. Vencové tehly, zvané vencovky, možno pri tvorbe stužujúceho venca použiť ako skryté debnenie, čo vo finále uľahčuje tak prípravu pred betonážou, ako aj oddebňovanie. Ak je veniec zároveň súčasťou stropu, má vencovka za úlohu predovšetkým stužiť okraj dosky proti odštiepeniu počas prípadných ďalších prác.
Konštrukčné prvky a materiály venca
Stužujúci veniec sa skladá z betónu a oceľovej výstuže. Konštrukcia je statická a musí správne prenášať pôsobenie tlakových aj ťahových síl.
Betón
Druh betónu by mal byť predpísaný projektovou dokumentáciou, napríklad C 16/20 či C 20/25. Pri zaliatí betónu sa pripraví betónová zmes podľa odporúčaní výrobcu.
Oceľová výstuž a armovanie
Výstuž je tvorená z pozdĺžnych prútov a strmienkov obdĺžnikového alebo štvorcového tvaru. Oceľ má vysokú pevnosť v ťahu, keďže samotný betón by nedokázal prenášať ťahové sily, preto je kombinovaný s oceľovou výstuhou. Oceľová výstuž a armovanie sú kľúčové pre zabezpečenie pevnosti, stability a odolnosti betónového venca. Oceľové prúty uložené v debnení prenášajú ťahové sily, ktoré by samotný betón nedokázal zvládnuť. Pridanie oceľovej výstuže výrazne posilňuje nosnosť venca a bráni vzniku trhlín či deformácií spôsobených externými faktormi. Strmienky zabezpečujú priestorovú stabilitu oceľových prútov a zároveň zvyšujú tuhosť celej konštrukcie.
Debnenie
Debnenie je nevyhnutné na vytvorenie požadovaného tvaru venca. Najčastejšie sa používa klasické debnenie z dosiek alebo spomínané U-tvárnice (vencovky).
Spojenie s ostatnými konštrukciami
Kľúčovým krokom pre stabilitu celej stavby je správne spojenie venca s vyrovnávacím betónom (spodným vencom), z ktorého prečnieva výstuž. Pôsobenie záťaže zo strechy na veniec eliminujeme prepojením s vyrovnávacím betónom.
Návrh a dimenzovanie venca
Úloha statika a projektovej dokumentácie
Presný návrh, rozmery a vystuženie stužujúceho venca určuje statický výpočet. Ak nemáte podrobný výkres oceľovej výstuže, pri každej časti výstavby je potrebné komunikovať so stavebným dozorom alebo statikom. Pri návrhu sa vykonáva statická analýza, berúc do úvahy záťaž strechy, klimatické podmienky aj vlastnosti použitých materiálov.
Výška a rozmery
Správne stanovená výška a rozmery betónového venca zohrávajú zásadnú úlohu v jeho funkčnosti. Bežne sa volí výška 25 cm, ktorá zabezpečuje dostatočnú pevnosť na prenášanie zaťaženia zo strechy či iných nadzemných častí budovy. Nesprávne dimenzovanie výšky alebo šírky môže oslabiť nosnosť venca a ohroziť bezpečnosť celej stavby. V praxi sme zistili, že výška venca je 25 cm, a preto sa debniace dielce rozchádzajú.
Rozostup strmienkov
Rozostup strmienkov je kritický pre pevnosť armokoša. V našom prípade sme si pri zhotovení venca nechali poradiť pri viazaní strmienkov, ktoré by mali byť vzdialené max. 200-300 mm. V rohoch a pri napojeniach sa rozostup zvyčajne zahusťuje.
Príklad výpočtu materiálu (garáž 8x6 m)
Urobme jednoduchý veniec okolo garáže s rozmermi 8 × 6 m. Zvoľte rozostup strmienkov s = 0,25 m (t. j. každých 25 cm). Bežný veniec má 4 pozdĺžne prúty (2 hore, 2 dole), napríklad s priemerom 10-14 mm.
Dĺžka pozdĺžnej výstuže sa dá počítať jednoducho ako obvod × počet prútov. Pre garáž 8x6m je obvod 2 * (8+6) = 28m. Pre 4 prúty je to 28 * 4 = 112m. S 10% rezervou je to približne 124 m.
Počet strmienkov: obvod / rozostup = 28 / 0.25 = 112 ks. Podložky pre správne krytie: približne 140 ks.
Zhruba potrebujeme:
- Strmienka: cca 112 ks (pri 250 mm rozostupe)
- Pozdĺžna výstuž: cca 124 m (4 prúty + 10 % rezerva)
- Podložky: cca 140 ks (orientačne)
Proces realizácie stužujúceho venca
1. Príprava a šalovanie
Práca na šalovaní venca je dôležitou súčasťou procesu výstavby, pretože bez venca nebudú múry dosť pevné a stabilné. Najskôr je potrebné pripraviť plné debnenie, ktoré slúži ako základ celej konštrukcie. Pri svojpomocnej výstavbe sa dokážete stužujúci veniec zhotoviť s použitím plného debnenia a špeciálnej tehlovej tvárnice, tzv. vencovky. Pripravte si všetky potrebné materiály a nástroje pre šalovanie stužujúceho venca.
- Meranie a označenie: Presne zmerajte dĺžku a šírku venca na mieste, kde bude umiestnený. Označte tieto rozmery na debniacich doskách.
- Príprava debniacich dosiek: Na základe označených rozmerov na debniacich doskách pomocou píly vystrihnite potrebné časti.
- Montáž debniacich dosiek: Začnite montovať debniace dosky okolo obvodu miesta, kde bude veniec umiestnený. Použite hmoždinky, skrutky a hrebeňové spojky na spojenie jednotlivých dosiek. Debnenie sme spevnili asi každých 0,7 - 1 m strešnými latami, aby držalo spolu a bolo pevné a stabilné.
- Kontrola vodorovnosti: Použite vodováhu na kontrolu vodorovnosti debniacich dosiek.
- Dokončenie montáže: Upevnite všetky debniace dosky a overte si ich pevnosť.
2. Montáž armokoša a výstuže
Oceľovú výstuž sme prepojili so zabetónovanou výstužou prečnievajúcou z vyrovnávacieho betónu. Najpraktickejšie je skladať armokoš na zemi. Postup je jednoduchý: pripravte si strmienka v jednej línii, navlečte/uložte 4 pozdĺžne prúty do rohov a postupne zacvaknite. Kôš musí mať po celej dĺžke rovnaký tvar a nesmie byť „vlnitý“. Armokoš položte do U-tvárnic alebo pripraveného debnenia tak, aby bolo dodržané krytie betónom. Prút nesmie sedieť na dne, čo zabezpečí samotný tvar strmienka, ale ak je potrebné, použite dištančnú podložku pre väčšie krytie. Ak kôš počas betonáže „sadne“ na dno, stratíte krytie, čo je pri oceli problém kvôli korózii. Podložky sa dávajú tak, aby kôš držal krytie a počas betonáže „neplával“. Podložky držia správne krytie betónom a bránia tomu, aby armokoš „sadol“ na dno alebo sa posunul počas betonáže, čo je jedna z najčastejších chýb pri svojpomoci. Ak nechcete viazať drôtom, použite plastové pásky - je to čisté, rýchle a na stavbe prehľadné.
3. Ukotvenie pomúrnic a komína
Ukotvenie pomúrnic
Závitové tyče na upevnenie pomúrnic musia byť v stredovej línii venca. Dbajte aj na pripevňovanie závitových tyčí, ktoré by mali byť v jednej línii pre ľahšie osádzanie pomúrnic. Najskôr ich osadíme do rohov stavby. Priviazanie (prípadne zvarenie) závitových tyčí s priemerom 14 mm (minimálna hrúbka) k železnej konštrukcii v jednej línii je veľmi dôležitým krokom. Na závitové tyče neskôr nasunieme pomúrnice, aby sme ich pripevnili k vencu. Závitové tyče sa zvyčajne pripevňujú k oceľovej výstuži venca viazaním (napr. drôtom hrubým 1 mm).
Kotvenie komína
Skôr ako si objednáte komín, je žiaduce, aby projektant navrhol jeho základ. Základ pod murovaný komín musí byť aspoň 70 cm hlboký. My sme ho prepojili so základom celej stavby. V našom prípade sme naň vykopali jamu s rozmermi 60 × 60 × 70 cm. Komín sme ukotvili oceľovým „účkom“, ktoré sme priviazali k výstuži venca. Komín vysoký 6,5 m sme ukotvili o železnú konštrukciu venca vo výške 3,5 m. Pri výstavbe komína sa poraďte so statikom danej firmy, aby ste sa dozvedeli, koľko metrov nad posledným kotvením môžete komín vystavať. V našom prípade sme potrebovali ísť s murovaním viac ako 2 m do výšky, a statik zo spoločnosti Schiedel nám povedal, že pri ich komíne to sú 3 m.
4. Betonáž venca
Priprava na zaliatie betónu: Pred zalievaním betónu skontrolujte, či sú všetky debniace dosky správne pripevnené a či nie sú žiadne medzery, cez ktoré by mohol unikať betón. Betonáž venca predstavuje jeden z kľúčových krokov pri stavbe budovy. Na tento proces sa zvyčajne používa čerpadlo betónu, ktoré umožňuje presné a rovnomerné nalievanie materiálu do pripraveného debnenia.
Dôležité upozornenie pri betonáži pumpou: Pri betonáži venca je kritické, aby betón nepadal z veľkej výšky priamo na armokoš. Ak ide betón cez hadicu pod tlakom, riešte s obsluhou koncovku na hadici - v praxi sa používa koncové koleno / „S-koleno“ (ľudovo „spomaľovač“), aby betón na konci hadice nevyletel priamo do venca veľkou rýchlosťou. Nezhadzujte betón z výšky, držte koniec hadice čo najbližšie k miestu ukladania a riešte s obsluhou koncovku/koleno. Betonujte po úsekoch, priebežne kontrolujte, či kôš drží polohu a krytie. V priebehu stavby treba betón hutniť, aby správne obalil celú výstuž.
5. Odstránenie debnenia a ďalšie kroky
Debnenie by malo zostať na svojom mieste minimálne štyri dni. Tento čas je potrebný na to, aby konštrukcia dosiahla dostatočnú tuhosť. Betón je vhodné aj polievať. Ak betonáž prebehne v optimálnych podmienkach, možno pokračovať v stavbe zhruba po jednom týždni. Po odstránení debniacich dielcov môžete začať vymeriavať a montovať pomúrnice.
Dôležité špecifiká a detaily
Tepelná izolácia venca

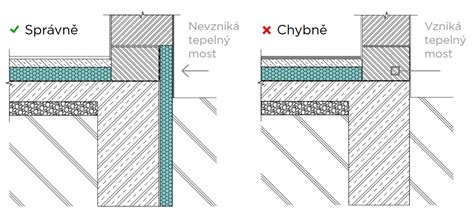

Aby sa z venca nestal tepelný most, treba ho vybaviť aj tepelnou izoláciou. Pri obvodovom murive sa nesmie zabudnúť na tepelnú izoláciu. Vencovky treba v prípade plánovaného zateplenia objektu zatepliť, a to ešte pred uložením výstuže.
Prevencia chýb a kontrola
Oceľová výstuž hrá zásadnú úlohu pri prenose ťahových síl, preto je nevyhnutné striktne dodržiavať statický výpočet. Pri stavbe betónového venca sa často vyskytujú chyby, ktoré môžu vážne narušiť stabilitu a bezpečnosť celej budovy. Jednou z najzávažnejších je, keď sa veniec úplne vynechá. Takýto postup môže viesť k praskaniu stien či dokonca k zrúteniu celej konštrukcie. Predísť týmto problémom možno len dôsledným dodržiavaním technických noriem a odporúčaní odborníkov. V prípade, že si nie ste istí, či to zvládnete, sa samozrejme stále môžete spoľahnúť na služby profesionálnych majstrov.
Cena stužujúceho venca
Cena venca na dome závisí na rôznych faktoroch, ako je veľkosť domu, materiál, z ktorého je vyrobený veniec, a komplexnosť práce spojenej s jeho inštaláciou. Pre presnú predstavu o cene by bolo najlepšie osloviť niekoľko dodávateľov alebo remeselníkov v mieste, kde chcete veniec inštalovať.
