Funkcia obvodového venca a typy strešných konštrukcií

Stužujúce vence sú nevyhnutnou súčasťou realizácie takmer každej hrubej stavby. Ich hlavnou úlohou je stuženie budovy vo vodorovnom smere a prenos vodorovných zaťažení. Použitím debniacich vencov sa okrem toho zabraňuje aj nerovnomernému sadaniu muriva a zároveň sa stužujú nosné steny, a to buď samostatne, alebo v spojení so stropnou konštrukciou. V prípade absencie venca by mohli vznikať praskliny alebo deformácie muriva, čo by mohlo ohroziť statiku domu. Veniec je kľúčovým prvkom konštrukcie domu, ktorý zabezpečuje, aby stavba odolávala všetkým pôsobiacim silám. Počas výstavby rozdeľuje záťaž, vrátane váhy strechy, tak, aby bola rovnomerne prenesená na nosné steny.

Venca je zásadný vodorovný prvok v konštrukcii domu, ktorý spája obvodové aj vnútorné nosné steny do jedného pevného celku. Dôležitou úlohou venca je tiež slúžiť ako spoľahlivý základ pre uchytenie krovu alebo iných stavebných prvkov, čím zaručuje bezpečné spojenie strechy s nosnými stenami. Veniec patrí medzi základné prvky každej stavby a významne prispieva k jej stabilite. Dobre navrhnutý veniec minimalizuje riziko vzniku trhlín v murive a efektívne obmedzuje pohyb strechy, ktorý by mohol poškodiť dom.

Stužujúce vence sa vyhotovujú z monolitického železobetónu, ktorý sa vylieva do pripraveného debnenia. Na pevnosť tohto stavebného detailu má zásadný vplyv nielen samotný betón, ale aj použitá výstuž. Najčastejšie sa používa betón triedy C16/20 až C25/30, ktorý spĺňa požiadavky na pevnosť a trvácnosť. Výstuže zabezpečujú prenos ťahových napätí a zabraňujú tvorbe trhlín v murive. Pri obvodovom murive nesmieme zabudnúť na tepelnú izoláciu, ktorú musíme do venca vložiť na vonkajšiu stranu, aby sme zabránili vzniku tzv. tepelných mostov. Venca predstavuje jednu z najkritickejších častí obvodovej steny, kde je prerušenie izolačnej vrstvy najpravdepodobnejšie. Ak sa podarí účinne odstrániť všetky tepelné mosty, predlžuje sa životnosť konštrukcie ako celku. Okrem toho správny návrh izolácie podporuje ekologický rozmer stavby - menšie tepelné straty vedú k úsporám energií a k poklesu emisií CO₂ do ovzdušia.

Typy vencových konštrukcií

V praxi sa najčastejšie stretávame so železobetónovým riešením. Existujú prefabrikované železobetónové vence, ale tie sa používajú pri montovaných konštrukciách. Pri stavbách z tvárnic sa železobetónový veniec zvyčajne hotoví priamo na stavbe pomocou plného debnenia, alebo pomocou špeciálnych debniacich tvárnic (vencoviek). Zvoliť by sa mal kvalitný betón vhodnej konzistencie a dostatočné množstvo výstuže. Pri betonáži je nevyhnutné betón dôkladne zhutniť, aby sa zabránilo vzniku dutín alebo iných defektov. Vzdialenosť strmienkov je asi 400 mm.

Debnenie vencov so stropnou konštrukciou

Na debnenie vencov stien obvodového plášťa sa používa debniaca doska s nalepenou tepelnou izoláciou (expandovaný polystyrén EPS 70) v troch základných hrúbkach - 80, 120 a 150 mm. K nosným stenám sa debnenie vencov pripevňuje stavebnými oceľovými sponami, ktoré fixujú vencové dosky k stene. Spony sa vyrábajú zváraním z ťahaného drôtu z ocele 11 343 s kruhovým priemerom 4 a 5 mm a spĺňajú minimálnu požadovanú pevnosť v ťahu 540 MPa. Sú povrchovo upravené protikoróznym nástrekom.

Výška vencových dosiek sa volí podľa výšky použitého venca alebo stropnej konštrukcie. Ich štandardná výška je do 250 mm. Debnenie vencov sa realizuje zásadne pred montážou stropnej konštrukcie. Montáž je veľmi jednoduchá a prebieha v troch krokoch:

1. Na vencovú dosku sa do pripravených zárezov osadia vencové spony.
2. Pri vytváraní rohov je nevyhnutné tepelnú izoláciu na jednej z vencových dosiek odrezať o hrúbku vencovej dosky tak, aby obe dosky v rohu do seba dokonale zapadli. Nesprávne zrealizovaný roh sa nedá spevniť zápustkami alebo klincami, ak sa neodreže tepelná izolácia na jednej z dosiek v hrúbke vencovej dosky.
3. Po montáži debnenia vencov nasleduje montáž stropnej konštrukcie. Do vzniknutého priestoru medzi vencom a stropnou konštrukciou sa vkladá vodorovná výstuž stužujúceho venca.

Stužujúce vence bez stropnej konštrukcie

Stužujúce vence bez stropnej konštrukcie možno zhotoviť obojstranným strateným debnením, do ktorého sa vkladá vodorovná výstuž s následnou betonážou. Na zhotovenie obvodových konštrukcií sa používa debnenie v kombinácii s tepelnou izoláciou, ktorou je rovnako ako v prípade debnenia vencov so stropnou konštrukciou expandovaný polystyrén EPS 70 v troch základných hrúbkach, a to 80, 120 a 150 mm. Výška debnenia vencov závisí od statického návrhu konštrukcie venca; štandardná výška vencových debniacich dosiek je do 250 mm. Šírka debnenia je zvyčajne totožná so šírkou nosnej steny.

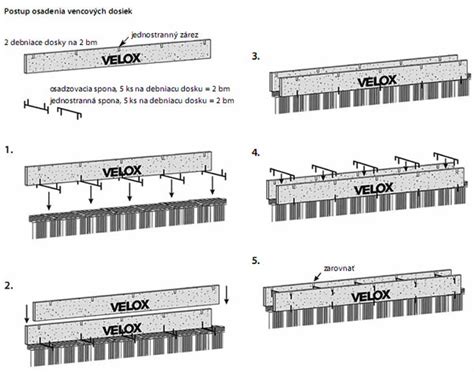

Montáž prebieha v piatich krokoch:

1. Na spodnú časť vonkajšej vencovej dosky sa nasadia obojstranné osadzovacie spony v počte 5 ks/2 bm.
2. Vnútorná vencová doska sa nasunie do obojstranných spôn.
3. K osadenému debneniu sa vo vodorovnom smere pridávajú ďalšie vencové dosky z vonkajšej aj vnútornej strany. Vencové dosky sa ľahko opracovávajú, takže sa z nich dajú vytvoriť rôzne tvarové dispozície.

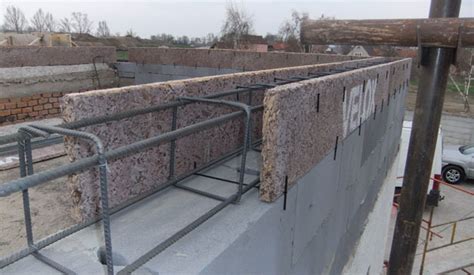

Debnenie vencov lepením

Na debnenie vencov lepením na murivo nízkoexpanznou PUR penou sa používajú štiepkocementové dosky WS 50 s hrúbkou 50 mm (R = 0,45 m².K/W). Tento spôsob sa používa pri stužujúcich vencoch so zložitou vodorovnou výstužou. Výhodou lepenia PUR penou je vysoká rýchlosť montáže a univerzálnosť - metóda je vhodná na všetky typy muriva. Debnenie vencov lepením sa realizuje vždy pred uložením vencovej výstuže.

Pred začatím prác musí byť podkladové murivo dôkladne očistené od prachu a nečistôt. Následne sa na murivo nastrekne PUR pena po celej dĺžke debniacej dosky. Po osadení sa doska vyrovná a nechá sa zatuhnúť. Čas tuhnutia je určený výrobcom PUR peny. Pred osadením ďalšieho kusa debnenia sa nanesie pena aj na čelo poslednej dosky. Rohy debnenia musia byť po montáži spojené zápustkami do dreva alebo klincami.

Typy strešných konštrukcií

Strecha je jedným z najdôležitejších prvkov každého domu. Nielenže chráni interiér pred poveternostnými vplyvmi, ale taktiež prispieva k estetike a celkovému vzhľadu budovy. Dobre navrhnutá strecha môže výrazne zvýšiť hodnotu nehnuteľnosti a zaistiť pohodlie pre jej obyvateľov.

Základnou surovinou na výrobu štiepkocementovej dosky je drevná štiepka z ihličnatého dreva (jedľa, smrek), ktorá tvorí až 89 % z jej celkového objemu. Ďalšími komponentmi sú cement a roztok vodného skla. Cement sa pridáva na dosiahnutie požadovanej pevnosti a súdržnosti materiálu.

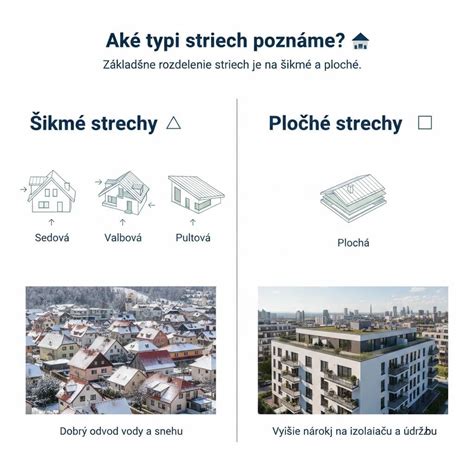

Delenie striech podľa sklonu

V zásade sa strechy delia na šikmé a ploché. Každý typ má svoje špecifické vlastnosti a využitie.

Ploché strechy

Ploché strechy sú charakteristické svojim minimálnym sklonom (maximálne do 10°). Nepoužívajú sa tu tradičné krovy, ale železobetónové dosky alebo iné nosné systémy. Plochá strecha ponúka moderný vzhľad, nižšie náklady na realizáciu, má najnižšie tepelné straty, plnohodnotný podstrešný priestor a ponúka možnosť efektívneho využitia priestoru na streche (napr. pre terasy či zelené strechy).

Šikmé strechy

Šikmé strechy majú výrazný sklon, čo umožňuje efektívne odvodnenie. V rámci kategórie šikmých striech môžeme rozlišovať:

• Sedlové strechy sú jedným z najbežnejších typov striech v našich regiónoch, s dvoma šikmými plochami spojenými v hrebeni, zvyčajne so sklonom od 25° do 45°. Majú jednoduchý krov, ideálny pre rôzne druhy strešných krytín.
• Pultové strechy majú len jednu šikmú plochu so sklonom nad 10°. Tento typ strechy ponúka jednoduchú a úspornú konštrukciu, moderný dizajn a využiteľný podstrešný priestor. Má dobrú odolnosť voči vetru a nižšie tepelné straty ako členité strechy. Voda sa odvádza výlučne jedným smerom k odkvapovej hrane.
• Valbové strechy majú štyri šikmé plochy, pričom dve sú trojuholníkové (tzv. valby). Potrebujú náročnejší krov s dôrazom na presnosť. Odkvapové žľaby sa umiestňujú pozdĺž všetkých odkvapových hrán strechy.
• Polvalbové strechy sa podobajú valbovej streche, ale majú skrátené valby. Je to kombinácia dvoch typov striech - sedlovej a valbovej. Polvalbová strecha môže mať valbu hore alebo dole. Na rozdiel od valbovej strechy umožňuje do bočných stien podkrovia zabudovať klasické okná alebo balkóny.
• Stanové strechy majú štyri trojuholníkové plochy, ktoré sa stretávajú v jednom bode. Používajú sa často na menších stavbách, napr. altánky, a vyžadujú symetrický krov.
• Manzardové strechy kombinujú dva rôzne sklony na každej strane, pričom spodná časť je strmšia. Poskytujú viac priestoru v podkroví, no vyžadujú zložitejší krov.
• Klenuté strechy majú zakrivený tvar, čo im dáva jedinečný vzhľad. Krov sa navrhuje špecificky s použitím ohýbaných nosníkov.
• Členité strechy sa používajú pri zložitých pôdorysoch, esteticky náročných stavbách alebo tam, kde chceme zvýrazniť architektúru a efektívne využiť priestor pod strechou.

Nosná konštrukcia strechy - krov

Krov je nosná konštrukcia strechy, ktorá prenáša jej hmotnosť a zaťaženie do nosných múrov. Výroba a stavba krovov patrí medzi tesárske práce a táto zručnosť patrí k historicky najstarším remeslám na svete. Krovy sa najčastejšie vyrábajú z dreva, ktoré je tradičným a osvedčeným materiálom. Pre svoju pevnosť, pružnosť a ľahkosť je drevo ideálne na stavbu krovu. V modernej stavebnej praxi sa však čoraz častejšie používajú aj oceľové alebo kombinované konštrukcie.

Klasický drevený krov

Klasický krov je tradičná strešná viazaná konštrukcia, ktorá sa zhotovuje priamo na stavbe z drevených prvkov, ako sú hranoly, krokvy, väznice a stĺpy. Tento typ krovu je charakteristický svojou robustnosťou, odolnosťou a možnosťou prispôsobiť sa individuálnym požiadavkám stavby. Klasický krov umožňuje vytvárať plnohodnotné podkrovné priestory, ktoré sa môžu využiť na bývanie alebo skladovanie.

Krov musí zaťažovať svoje podpery (steny, piliere, stĺpy) len vo zvislom smere. Krovová konštrukcia musí byť náležite tuhá. Statická tuhosť v priečnom smere sa zabezpečuje sústavou trojuholníkov vytvorených nosnými prvkami krovu. Väzné trámy drevených tradičných krovov majú byť čo najmenej namáhané ohybom. Krov musí byť dobre zakotvený do nosných konštrukcií objektu.

Krovy väznicovej sústavy

Krovy väznicovej sústavy sú najrozšírenejšími nosnými strešnými konštrukciami. Sú charakterizované krokvami najčastejšie ukladanými kolmo na odkvap. Sú podopreté vodorovnými nosníkmi - väznicami, podľa ktorých sú pomenované. Väznice sú nesené v určitých vzdialenostiach stolicami - plnými väzbami. Plné väzby sú konštrukčným jadrom celej sústavy. V každej stolici sa zaťaženie od krokiev prenáša ďalej stĺpikmi a vzperami na väzný trám, ktorý je osadený do nosných múrov alebo na iné zvislé nosné konštrukcie. Vodorovné vnútorné ťahové sily v stoliciach zachytávajú klieštiny tak, aby celá konštrukcia vyvolávala na svoje podpery len zvislé tlaky.

• Krokvy - určujú geometrický tvar strechy, od zaťaženia strešným plášťom vrátané príslušného občasného zaťaženia sú namáhané ohybom, preto majú prierez vždy na stojato. Na väzniciach sú osedlané a prichytené nárožným klincom (nárožníkom).
• Väznice - vodorovné nosníky prenášajúce zaťaženie od krokiev. Sú namáhané ohybom, a preto majú prierez vždy na stojato. Počet väzníc v sústave závisí od celkovej dĺžky krokvy.
• Vzpery - spolupôsobia so stĺpikmi pri prenášaní tlaku na väzný trám.
• Väzné trámy - prenášajú rozhodujúcu časť zaťaženia krovu cez stĺpiky a vzpery do zvislých nosných konštrukcií, sú namáhané ohybom a preto majú prierez na stojato. Na nosné múry sa ukladajú do káps so vzduchovou medzerou na drevenú podložku.
• Pásiky - spolupôsobia so stĺpikmi pri prenášaní tlakov z väzníc, skracujú rozpätie väzníc a zabezpečujú tuhosť krovu v pozdĺžnom smere. Navrhujú sa v dĺžkach 1,1 až 1,5 m.
• Klieštiny - zachytávajú vodorovné ťahy, zabezpečujú polohu stĺpikov a spoluvytvárajú potrebné staticky tuhé trojuholníky v plnej väzbe.

Jadrom krovu väznicovej sústavy sú plné väzby, medzi ktorými sú najčastejšie 3 prázdne (jalové väzby). Krokvy sú osedlané na väznice a pomúrnice, ktoré v prípade sedlových striech s valbami vytvárajú uzavreté väznicové (pomúrnicové) vence. Pomúrnice musia byť ukotvené do zvislých alebo vodorovných nosných konštrukcií objektu.

Stolice

Stolice majú veľmi široké, univerzálne využitie. Používajú sa na ploché aj strmé strechy, so sklonom od 6° do 70°, možno ich využiť na strechy s jednou plochou, sedlové strechy, strechy s úžitkovým podkrovím aj bez neho a tiež na strechy, ktorých rozpätie môže byť až 16 m.

• Typická stojatá stolica sa opiera na dvoch druhoch väzníkov: hlavných a stredových. Používa sa na strechy s rozpätím od 9 m do 10 m.
• Stojatá stolica s drevenou kolennou stenou sa zvyčajne používa na úžitkové podkrovia.
• Plochá strecha s využitím tejto konštrukcie je zvyčajne vybavená hrebeňovou väznicou, ktorá sa opiera na stolicovej stene. Tento druh konštrukcie sa používa na strechy s rozpätím 8-9 m a uhlom sklonu od 6° do 18°.

Na rozdiel od stojatých stolíc, väznicové sústavy s ležatou stolicou zaťažujú väzný trám šikmo (ležatými) naklonenými stĺpikmi. Výhodou ležatej stolice je priaznivejšie zaťažovanie väzného trámu stĺpikmi v blízkosti podpier. Nevýhodou sú zložitejšie a prácnejšie konštrukcie a menej pevné tesárske väzby prvkov. Používajú sa tam, kde treba odľahčiť dlhý väzný trám.

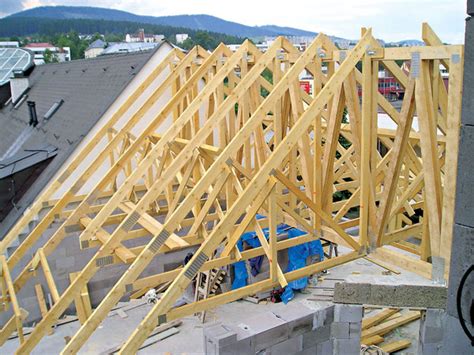

Priehradové strešné väzníky

Na drevené rodinné domy sa používajú priehradové strešné väzníky. Čoraz častejšie sa používajú aj v prípade murovaných domov. Ide o prefabrikáty, ktorých dodanie na miesto stavby je potom základným predpokladom aj pre jednoduchšiu a rýchlejšiu montáž. V porovnaní s inými typmi strešných konštrukcií šetríte aj na materiáli, pretože ho bude stačiť menej.

Výhody:

• Úspora času a nákladov na montáž.
• Nižšia materiálová náročnosť.

Nevýhody:

• Obmedzené využitie podkrovného priestoru, keďže väzníková konštrukcia zaberá veľkú časť priestoru pod strechou.
• Vyššia cena v dôsledku prefabrikovanej výroby a montáže.

Debnenie strechy

Debnenie strechy, tiež známe ako záklop, je vrstva plošného materiálu, ktorá sa inštaluje na nosnú konštrukciu krovu - na kontralaty, ktoré sú na krokvách. Slúži ako základná plocha pre strešnú krytinu, pričom zaisťuje stabilitu, podporu a rovnosť strechy. Okrem toho zlepšuje tepelnoizolačné vlastnosti strešného systému.

Vyrába sa z drevených dosiek alebo drevotrieskových dosiek. Zvyčajne sú to dosky z ihličnatého reziva, s hrúbkou 20 - 25 mm, ktoré sa ukladajú kolmo na krokvy/kontralaty s medzerou 1 - 2 mm, aby sa predišlo deformáciám pri zvýšenej vlhkosti. Šetrné debnenie je variant plného debnenia, pri ktorom sa medzi doskami robia medzery. Tento spôsob umožňuje znížiť spotrebu materiálu a tým aj náklady, pričom si zachováva základnú funkčnosť nosného podkladu pre strešnú krytinu.

Debnenie strechy je finančne náročnejšie ako latovanie, pridáva na hmotnosti strechy, čo je potrebné zohľadniť pri návrhu krovu, a jeho inštalácia zaberie viac času.
