Keramický strop je neoddeliteľnou súčasťou murovaného domu, ktorý pri správnom zhotovení poskytuje spoľahlivú konštrukciu s dlhou životnosťou. Montovaný stropný systém, na rozdiel od monolitických betónových konštrukcií, prináša viaceré výhody, ako je nižšia prácnosť na stavbe, obmedzený objem mokrých procesov, rýchle zhotovenie a úspora na debnení. Vďaka dobrej akumulačnej schopnosti a schopnosti prijímať vlhkosť prispieva k zdravej mikroklíme v interiéri.
Táto technológia je jednoduchá, rýchla a overená časom, s širokými možnosťami použitia pri výstavbe rodinných domov, obytných budov, rekreačných zariadení, garáží, dielní či poľnohospodárskych objektov.

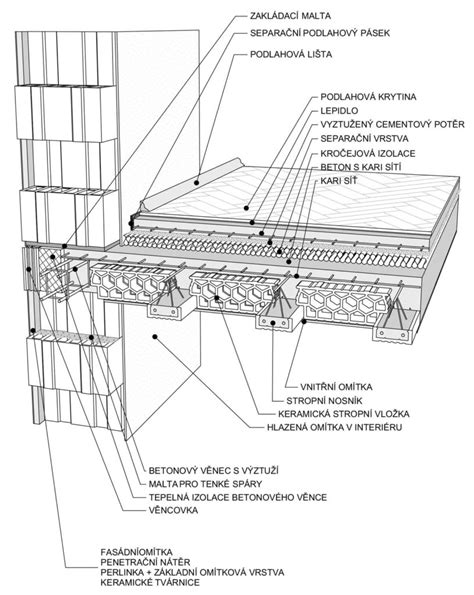

Zloženie a vlastnosti keramického stropného systému
Stropný systém sa skladá z dvoch hlavných komponentov: keramických stropných nosníkov a stropných vložiek.
Keramické stropné nosníky
Keramický stropný nosník je konštruovaný z keramických nosníkových tvaroviek, priestorovej priehradovej výstuže a betónu. Štandardne sa vyrábajú v dĺžkach od 1,25 do 8,25 metra s modulom po 250 mm. Systém umožňuje skrátenie nosníka podľa potreby bez zníženia jeho nosnosti.
Stropné vložky
Keramické (vypaľované) stropné vložky sú vyrobené z tehliarskych hlín a ukladajú sa nasucho na osadené a podopreté stropné nosníky. Po ich uložení spolu s oceľovou výstužou navrhnutou projektantom sa nosníky a vložky spájajú betónovou zálievkou v predpísanej hrúbke.
Proces ukladania a montáže keramického stropu
Pri montáži keramického stropu je kľúčové dodržiavať predpísané technologické postupy a projektovú dokumentáciu.
Príprava podkladu a ukladanie nosníkov
Keramické stropné nosníky sa ukladajú na železobetónový veniec, prievlak alebo murivo z brúsených či nebrúsených tehál. Pred uložením nosníkov sa na podklad umiestni asfaltový pás minimálnej hrúbky 3,5 mm. Podklad musí byť vyrovnaný cementovou maltou (poterom) s minimálnou hrúbkou 10 mm, ktorá zrela aspoň dva dni.
Minimálne uloženie nosníkov na nosnom murive závisí od ich dĺžky a pohybuje sa od 125 mm do 150 mm pre nosníky dlhšie ako 7 500 mm. Vzájomná osová vzdialenosť nosníkov (rozstup) je určená dĺžkou stropnej vložky, pričom medzera medzi hranou nosníka a vložky nesmie presiahnuť 5 mm.
Podoprenie nosníkov počas montáže
Nosníky sa ihneď po uložení symetricky podopierajú vodorovnými montážnymi drevenými hranolmi s montážnymi stojkami. Potreba a počet podpier závisia od dĺžky nosníka:
- Nosníky od 1 250 mm do 2 000 mm nevyžadujú podoprenie.
- Nosníky od 2 250 mm do 3 750 mm sa podopierajú na jednom mieste.
- Nosníky s dĺžkou 4 000 mm až 5 500 mm sa podopierajú na dvoch miestach.
- Nosníky od 5 750 mm do 7 250 mm sa podopierajú na troch miestach.
- Nosníky od 7 500 mm do 8 250 mm sa podopierajú až na štyroch miestach.
Pri ťažkých stropoch musia byť hranoly zdvojené a smerovať kolmo na nosníky. Montážne podpery musia byť zavetrované, podložené a zaklinované. Osová vzdialenosť medzi montážnymi stojkami v smere hranolov nesmie prekročiť 1 500 mm. Pre svetlú výšku podlažia do 3 000 mm sú vzdialenosti podpier stanovené v projekte.
Dôležité: Stredy nosníkov by mali byť pri montáži nadvihnuté o 10 mm smerom nahor oproti okrajom, aby sa kompenzoval priehyb po odstránení podpier. Po odstránení montážnych podpier sa strop vyrovná a vzniknuté sily zachytí obvodový oceľobetónový veniec.
Ukladanie stropných vložiek
Po uložení nosníkov v správnych osových vzdialenostiach sa medzery medzi nimi vyplnia keramickými stropnými vložkami. Ukladajú sa nasucho, v ucelených radoch rovnobežných s nosníkmi a v smere kolmom na ne. Pri okrajoch stropu sa vložky ukladajú na múr s presahom minimálne 25 mm.
Pozor: Počas ukladania stropných vložiek a pri betónovaní je nevyhnutné pohybovať sa po drevených fošniach uložených na priehradovej výstuži nosníkov, aby nedošlo k zaťaženiu vložiek.
Otvory vo vložkách je potrebné uzatvoriť proti zatekaniu betónu, napríklad polystyrénom.
Výstuž a betonáž stropu
Betón nad stropnou vložkou sa vystuží zváranými sieťami z betonárskej ocele (napr. Ø 5/150 × 150 mm z triedy B500A). Tieto siete sa stýkajú s presahom minimálne 300 mm v oboch smeroch a na krajoch zasahujú aspoň 200 mm za líce múru.
Pred betonážou sa do stropu a venca uloží predpísaná výstuž (siete a prúty podľa projektu) a zhotoví sa okrajové debnenie na stužujúci veniec.
Stropná konštrukcia sa betónuje v pásoch v smere nosníkov tak, aby sa zaliali priestory pri stropných nosníkoch a nad keramickými vložkami vznikla celoplošná rovná vrstva betónu v predpísanej hrúbke (40 až 60 mm nad hornou plochou vložiek, v závislosti od typu konštrukcie).
Pri betonáži je potrebné zabrániť hromadeniu betónu na jednom mieste, aby sa predišlo poškodeniu nosníkov zvýšenou záťažou. V prípade prerušenia betonáže sa pracovná škára vytvorí medzi nosníkmi v strede keramickej stropnej vložky, nie nad nosníkom.
Celkové plošné montážne zaťaženie stropu nesmie prekročiť 1,5 kN/m² pred jeho zmonolitnením.
Epicentrumhome - Vylití monolitického železobetonového stropu
Stužujúci veniec a jeho funkcia
Nad obvodovými a vnútornými nosnými stenami sa zhotovujú stužujúce vence. Tieto vence, spolu s obvodovým oceľobetónovým vencom, zachytávajú sily vznikajúce po odstránení montážnych podpier a zabezpečujú celkovú stabilitu stropnej konštrukcie.
Výstuž vencov
Na koncoch (v krajných štvrtinách) a v strede nosníkov sú umiestnené strmene, ktoré slúžia ako šmyková a spriahajúca výstuž. Tieto strmene sa po uložení a podoprení nosníkov nadvihnú do sklonu 45° smerom k nosnej stene.

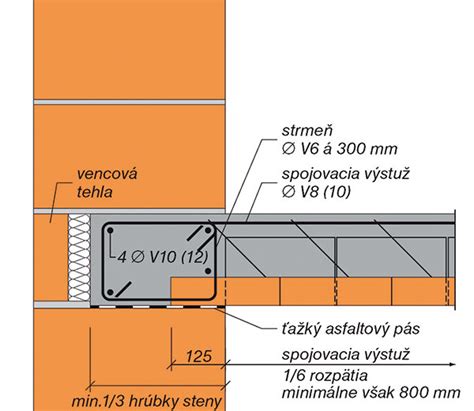

Do strmeňov na koncoch nosníkov sa vkladá spojovacia výstuž v tvare L, ktorá sa zviaže s výstužou venca. Spojovacia výstuž musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia, minimálne však 0,8 m od vnútorného líca nosnej steny.
Stužujúce rebro, ak je potrebné (napr. pri rozpätí nad 6 m), sa vystuží tyčami a strmeňmi.
Betonáž vence a ošetrovanie betónu
Betonáž stropu prebieha súčasne so stužujúcim vencom. Po dokončení montáže všetkých prvkov predpísaných projektom je možné začať s betonážou.
Pred betonážou, najmä v letných mesiacoch, je dôležité celý strop dôkladne polejať vodou. Počas betonáže je potrebné dbať na rovnomerné rozloženie betónu.
Stavebná konštrukcia dosahuje svoju návrhovú únosnosť po uplynutí 28 dní od betonáže. Po zhotovení stropnej konštrukcie je nevyhnutné udržiavať betón v dostatočne vlhkom stave až do jeho stvrdnutia. V letnom období sa čerstvý betón pravidelne polieva a chádza pred prudkým vysychaním a tvorbou trhlín.
Podpery pod nosníkmi sa môžu odstrániť až po dosiahnutí zaručenej pevnosti betónu v tlaku.
Keramické predpäté nosníky
Vyrábajú sa v dĺžkach od 1,75 m do 8 m, odstupňovaných po 250 mm, pre rozpätia stropov od 1,50 m do 7,75 m. Sú nosnými prvkami stropného systému Porotherm, vhodnými do občianskych a bytových stavieb, ako aj do menej náročných výrobných a skladovacích priestorov bez predpokladu výraznejšieho dynamického zaťaženia.
