Stuženie je neodmysliteľnou súčasťou každého domu. Bez správne zhotoveného venca hrozí, že stavba stratí svoju stabilitu, čo môže viesť k vážnym statickým problémom, rozsiahlej rekonštrukcii alebo dokonca k demolácii. Veniec predstavuje vodorovnú konštrukciu, ktorá sa zhotovuje na úrovni stropu na každom poschodí domu. Je súčasťou obvodových a vnútorných nosných stien, stužuje celok, ktorý vytvárajú.
Betónový veniec je kľúčovým prvkom železobetónových konštrukcií, umiestňovaný na vrchol obvodových múrov budovy. Jeho hlavnou funkciou je prenášať zaťaženie z nadzemných častí stavby a zároveň zabezpečiť stabilitu celej štruktúry. Zabraňuje pohybom múrov do strán, čím pomáha predchádzať statickým problémom, ako sú praskliny v murive alebo dokonca kolaps stien. Ak je ich realizácia precízna, dokážu účinne minimalizovať deformácie spôsobené vonkajšími faktormi, akými sú napríklad vietor či hmotnosť strechy. Tento konštrukčný prvok nájdeme nielen pri výstavbe rodinných domov, ale aj priemyselných objektov rôznych veľkostí.
Typy vencov a ich funkcie
Vzhľadom na použitý materiál poznáme niekoľko typov vencov. V praxi sa však najčastejšie stretávame so železobetónovým riešením. Z praktického hľadiska rozoznávame tri základné typy vencov: oceľové, železobetónové a železobetónové prefabrikované. V súčasnosti sa pri montovaných rámových konštrukciách stretávame s prefabrikovaným vencom a pri murovaných stavbách s monolitickým vencom.
Monolitický vs. Prefabrikovaný veniec
Monolitický veniec sa realizuje priamo na stavenisku za pomoci plného debnenia alebo pomocou špeciálnych debniacich tvárnic. To mu zaručuje mimoriadnu pevnosť i odolnosť voči vonkajším vplyvom. Na druhej strane, prefabrikované vence sa vyrábajú v továrni a následne dopravujú na miesto montáže. Ich najväčšou prednosťou je rýchla a jednoduchá inštalácia, ktorá výrazne skracuje čas potrebný na výstavbu. Táto vlastnosť ich robí obzvlášť užitočnými pri montovaných rámových stavbách alebo tam, kde je transport komponentov bezproblémový.
Hlavné funkcie venca v stavbe
Hlavnou úlohou stužujúceho venca je zvýšiť pevnosť a stabilitu celej stavby. Stužujúci veniec je časť hrubej stavby, ktorej primárnou úlohou je stuženie budovy vo vodorovnom smere a prenos vodorovných zaťažení (spôsobených napr. vetrom či tlakom snehu). Tento element zabezpečuje rovnomerné prenášanie ťahových síl a zaťaženia na nosné steny, čím zabraňuje tomu, aby sa múry vychýlili. Zároveň zohráva dôležitú úlohu pri stabilite strechy a celej konštrukcie, pretože vodorovne rozkladá a prenáša celú záťaž, ktorá sa vyvíja na konštrukcie, čiastočne aj vrátane krovu. Okrem svojej stabilizačnej funkcie prispieva aj k predĺženiu životnosti stavby tým, že zmierňuje negatívne účinky mechanického zaťaženia spôsobeného rôznymi tlakmi.
Navrhovanie a konštrukčné zásady vystužovania vencov a stien
Pri navrhovaní nosných železobetónových konštrukcií a vedení výstuže po dĺžke prvkov je potrebné dodržiavať konštrukčné zásady vystužovania. Umiestnenie a konštruovanie výstuže obecne musí zodpovedať uvažovanému výpočtovému modelu konštrukcie. V realizačnej projektovej dokumentácii nosnej konštrukcie stavby je potrebné v mnohých prípadoch podrobné rozkreslenie umiestnenia výstuže so zohľadnením všetkých konštrukčných zásad vystužovania. Neodporúča sa výpočet ignorovať alebo meniť, pretože veniec podstatne ovplyvňuje životnosť a správne fungovanie celej stavby.
Minimálne a maximálne množstvo výstuže
Normové predpisy predpisujú maximálny stupeň vystuženia pozdĺžnou výstužou hlavne z dôvodu možnosti rozmiestnenia výstuže v prierezoch a dodržania minimálnych vzdialeností medzi výstužou. Pri vyšších stupňoch vystuženia môžu vznikať problémy s rozmiestnením výstuže a následným nedokonalým spracovaním betónu. Nedodržanie minimálnych vzdialeností medzi výstužou môže viesť k vzniku štrkových hniezd, kavern a porovitého povrchu betónu, čo znižuje kvalitu a pevnosť betónu. Podľa STN 73 1201 a tiež STN EN 1992-1-1 je maximálny stupeň vystuženia pre stĺpy 4 %. V mieste stykovania pozdĺžnej výstuže sa povoľuje dvojnásobná hodnota, t.j. 8 %. Je však potrebné poznamenať, že v praxi sa pri špeciálnych aplikáciách (napr. prefabrikáty so špeciálnymi technológiami výroby) stretávame aj s oveľa vyšším percentom vystuženia, napríklad až 20 %.
Zásady pre medzery a zakrivenie výstuže
Medzery medzi prútmi výstuže musia umožňovať správne uloženie, ako aj riadne zhutnenie betónovej zmesi, a preto je nevyhnutné zabezpečiť aj primeranú súdržnosť výstuže s betónom. Pri určovaní minimálnych medzier medzi prútmi výstuže sa zohľadňuje aj veľkosť maximálneho priemeru zrna kameniva, ktorý je potrebné udávať pri označovaní navrhovaného betónu v projektovej dokumentácii. Ďalším kritériom na určovanie minimálnych medzier medzi prútmi vodorovnej výstuže (hlavne pri hornom povrchu tyčových prvkov) je možnosť dokonalého spracovania ukladaného betónu.
V miestach zakrivenia prútov výstuže je nevyhnutné dodržiavať hodnotu minimálneho vnútorného priemeru prúta tak, aby nedošlo k vzniku ohybových trhlín vo výstuži, ale tiež k drveniu či rozštiepeniu betónu vo vnútornej strane oblúka zakrivenia prúta výstuže. Podľa normy STN EN 1992-1-1 je potrebné splniť túto podmienku. Hodnoty minimálneho vnútorného priemeru zakrivenia prútov výstuže (Ømin) sú relatívne veľké, najmä pre prúty s priemerom väčším ako 16 mm. Napríklad pre Ø = 18 mm je to Ømin = 7 × 18 = 126 mm.
Navrhovanie strmeňov
Hlavnou úlohou strmeňov vo vencoch a stĺpoch nie je primárne prenos šmykových napätí, ale bránenie vybočeniu tlačených pozdĺžnych prútov betonárskej výstuže a prenos ťahových napätí, ktoré vznikajú v kolmom smere na pôsobenie tlakovej sily. Zásady navrhovania strmeňov do konštrukcií podľa STN EN 1992-1-1 sú nasledovné: v priereze nesmie byť žiadny tlačený pozdĺžny prút výstuže ďalej ako 150 mm od zaistenej rohovej výstuže. Ak sa nachádza vo väčšej vzdialenosti, je potrebné ho zachytiť ďalším vloženým strmeňom alebo sponou. Účinnosť bránenia priečneho pretvárania betónu strmeňmi štvorcového alebo obdĺžnikového tvaru sa môže značne zvýšiť použitím spôn alebo prekrývaním strmeňov. Pozdĺžna výstuž vhodne rozmiestnená po obvode prierezu takisto pomáha k zlepšeniu účinku ovinutia betónu.
Vzdialenosť strmienkov sa v praxi často pohybuje medzi 200-300 mm. V rohoch a pri napojeniach sa rozostup zvyčajne zahusťuje, aby sa zabezpečilo efektívnejšie ovinutie betónového jadra.
Animovaný film o správnom držaní tela - Pokrivení a vzpriamení
Postup zhotovenia monolitického venca
Po vymurovaní obvodového muriva a nosných stien sa začína s prípravou a zhotovovaním venca. Proces zahŕňa niekoľko kľúčových krokov.
Debnenie a tepelná izolácia
V prvom rade sa vyhotovuje kvalitné a presné debnenie nad obvodovými a nosnými stenami. Pri stavbách z tvárnic sa železobetónový veniec zvyčajne hotoví priamo na stavbe pomocou plného debnenia, alebo pomocou špeciálnych debniacich tvárnic, známych ako vencovky. Vencové tehly možno použiť ako skryté debnenie, čo vo finále uľahčuje tak prípravu pred betonážou, ako aj oddebňovanie. Debnenie je potrebné dôkladne fixovať, aby odolalo tlaku betónu. Pri obvodovom murive nesmieme zabudnúť na tepelnú izoláciu, ktorú musíme do venca vložiť na vonkajšiu stranu, aby sme zabránili vzniku tzv. tepelného mosta. Vencovky treba v prípade plánovaného zateplenia objektu zatepliť, a to ešte pred uložením výstuže.
Armovanie (vystužovanie)
Armovanie, alebo aj vystužovanie konštrukcie, sa vždy udáva statickým výpočtom. Oceľová výstuž a armovanie sú kľúčové pre zabezpečenie pevnosti, stability a odolnosti betónového venca, pretože oceľové prúty prenášajú ťahové sily, ktoré by samotný betón nedokázal zvládnuť. Pridanie oceľovej výstuže výrazne posilňuje nosnosť venca a bráni vzniku trhlín či deformácií. Strmienky zabezpečujú priestorovú stabilitu oceľových prútov a zároveň zvyšujú tuhosť celej konštrukcie.

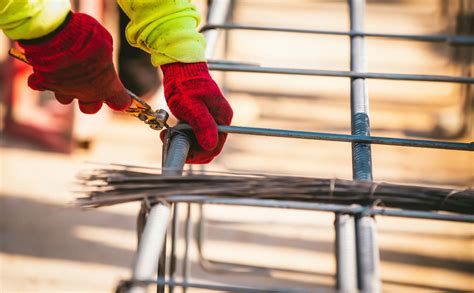

Pre veniec sa štandardne používajú štyri pozdĺžne roxory (napr. Ø 12 mm) zviazané obdĺžnikovými strmienkami (napr. z roxorov Ø 6 mm), preloženými minimálne cez jednu stranu a prichytenými viazacím drôtom (Ø 1 mm). Strmienky sa zvyčajne priviažu každých 20-25 cm. Najpraktickejšie je skladať armokoš na zemi. Postup je jednoduchý: pripravte si strmienka v jednej línii, navlečte/uložte štyri pozdĺžne prúty do rohov a postupne zacvaknite. Kôš musí mať po celej dĺžke rovnaký tvar a nesmie byť „vlnitý“. Po vyskladaní armovacích košov sa vkladajú do debnenia. Je kľúčové, aby armokoš bol položený tak, aby bolo dodržané krytie betónom. Prút nesmie sedieť priamo na dne debnenia; ak je to potrebné, použite dištančné podložky pre väčšie krytie. Ak kôš počas betonáže „sadne“ na dno, stratíte krytie, čo je problém kvôli korózii ocele a nesprávnemu pôsobeniu prierezu. Na nárožiach sa výstuž ohýba tak, aby bol na každej strane presah približne 2,5 - 3 m.
Stykovanie pozdĺžnej výstuže
Pri stykovaní pozdĺžnej výstuže monolitických železobetónových vencov (a stĺpov) sa hlavne používa stykovanie presahom, a to väčšinou všetkej výstuže v jednom priereze. V takom prípade je stykovacia dĺžka ovplyvňovaná najmä súčiniteľom α6 = 1,5. Svetlá vzdialenosť medzi stykovými prútmi nemá byť väčšia ako 4 Ø alebo 50 mm a svetlá priečna vzdialenosť medzi susednými stykovými prútmi nemá byť menšia ako 2 Ø, resp. 20 mm. V praxi sa často stáva, že vzdialenosť medzi stykovými prútmi presahom je väčšia ako odporúčané normové hodnoty. Vyplýva to zo zlého zabezpečenia polohy tzv. čakacej výstuže, ako aj z navrhovaného vyhýbania sa pozdĺžnej výstuže v mieste stykovania. Z predtým vytvoreného vyrovnávacieho betónu (spodného venca) často prečnievajú oceľové výstuže v tvare C spojené strmienkami, ktoré slúžia na prepojenie s vrchným stužujúcim vencom.
Betonáž
Pre betonáž sa volí kvalitný betón vhodnej konzistencie a dostatočné množstvo výstuže. Druh betónu by mal byť predpísaný projektovou dokumentáciou, napr. C 16/20 či C 20/25. Betonáž venca predstavuje jeden z kľúčových krokov pri stavbe budovy. Pre väčšie objemy sa na tento proces zvyčajne používa čerpadlo betónu, ktoré umožňuje presné a rovnomerné nalievanie materiálu do pripraveného debnenia. Pri malom venci sa betónovanie pomocou „pumpy“ niekedy neodporúča kvôli vysokým nákladom a tlaku betónu.
Pri betonáži venca je kritické, aby betón nepadal z veľkej výšky priamo na armokoš. Ak ide betón cez hadicu pod tlakom, je potrebné s obsluhou riešiť koncovku na hadici - v praxi sa používa koncové koleno / „S-koleno“ (ľudovo „spomaľovač“), aby betón na konci hadice nevyletel priamo do venca veľkou rýchlosťou. Betonujte po úsekoch a priebežne kontrolujte, či kôš drží polohu a krytie. V priebehu stavby treba betón hutniť, aby správne obalil celú výstuž. Následne sa betón ešte vibrovaním urovná a zahladí. Debnenie by malo zostať na svojom mieste minimálne štyri dni, aby konštrukcia dosiahla dostatočnú tuhosť. Približne po jednom až dvoch týždňoch sa veniec odšaluje, teda oddební. Netreba zabudnúť na starostlivosť, keďže ide o betónový prvok, najmä na zabezpečenie dostatočnej vlhkosti počas prvých dní tvrdnutia.
Špecifiká vystužovania nosných stien a kritické detaily
Nosné monolitické železobetónové steny vo vysokých a mnohopodlažných budovách sú veľmi exponované konštrukcie z hľadiska prenosu vodorovných aj zvislých zaťažení. Hlavne v spodných podlažiach týchto stien sú mnohé miesta, kde je potrebné umiestniť veľké množstvo výstuže. Sú to miesta v okolí dverných otvorov a najmä v ich nadpražiach. Na konkrétnom prípade vystužovania nosnej železobetónovej steny v okolí dverného otvoru sa ukazuje, aké problematické, ale potrebné, je dodržiavanie konštrukčných zásad (vzdialenosti medzi výstužou, priemery zakrivenia prútov výstuže).
V danom prípade, podľa návrhu, je pri dvernom otvore v nosnej železobetónovej stene (v skrytom pilieri) potrebné umiestniť osem zvislých prútov Ø R28. Vodorovná výstuž je z prútov Ø R16 a skrytý pilier je uzatvorený vodorovnými strmeňmi Ø R10. V nadpraží nad dverným otvorom je vodorovná výstuž pri hornom aj spodnom povrchu 12 Ø R28. Takáto výstuž sa dá umiestniť len do dvoch radov nad sebou. V mieste kríženia zvislej a vodorovnej výstuže sa krajný vodorovný prút posúva podstatne dovnútra a zmenšuje svetlé vzdialenosti medzi výstužou. Potom vzdialenosti medzi vodorovnou výstužou sú len 36 mm, čo v súčasnosti nevyhovuje z hľadiska normového odporúčania pre svetlé medzery. Mala by byť v danom prípade svetlá medzera minimálne 1,5-násobok veľkosti zrna kameniva, t.j. 1,5 × 4 = 60 mm. Nedodržanie týchto konštrukčných zásad pre svetlé vzdialenosti aj medzi dvomi radmi výstuže nad sebou viedlo k problémom pri realizácii, t.j. k nekvalitnej betonáži, kavernám a nezabezpečeniu súdržnosti medzi výstužou a betónom.
Okrem bežných rámových stykov vznikajú v monolitických železobetónových konštrukciách často styky väčšieho počtu prvkov (napr. prievlakov, trámov a stropnej dosky v jednom mieste). V týchto prípadoch je nevyhnutné v realizačnej projektovej dokumentácii venovať zvýšenú pozornosť vykresľovaniu podrobností takéhoto stykovania so zameraním sa najmä na polohu rozmiestnenia výstuže. Nesprávne umiestnenie výstuže môže spôsobiť problémy pri zhotovovaní konštrukcie, ako aj podstatne zmeniť predpoklady statického modelu konštrukcie. Zanedbáva sa v mnohých prípadoch aj dôsledné navrhovanie priečnej výstuže a jej správne rozmiestnenie.
Dôležitosť detailného projektu a kontroly
Veľmi dôležité je urobiť vence presne podľa projektovej dokumentácie. Nedodržanie tohto konštatovania môže mať za následok nesprávne umiestnenie výstuže a následne nekvalitnú betonáž jednotlivých prvkov nosnej železobetónovej konštrukcie, prípadne môže vytvoriť zmenu statického pôsobenia výpočtového modelu konštrukcie. Aj relatívne jednoduchému navrhovaniu a vystužovaniu železobetónových stĺpov je potrebné pri náročných monolitických železobetónových nosných konštrukciách stavieb venovať náležitú pozornosť.
Časté chyby a ich predchádzanie
Pri stavbe betónového venca sa často vyskytujú chyby, ktoré môžu vážne narušiť stabilitu a bezpečnosť celej budovy. Jednou z najzávažnejších je, keď sa veniec úplne vynechá. Takýto postup môže viesť k praskaniu stien či dokonca k zrúteniu celej konštrukcie. Oceľová výstuž hrá zásadnú úlohu pri prenose ťahových síl, preto je nevyhnutné striktne dodržiavať statický výpočet. Predísť týmto problémom možno len dôsledným dodržiavaním technických noriem a odporúčaní odborníkov.
