Stužujúci veniec je kľúčovou horizontálnou konštrukciou v každej stavbe, ktorá sa zhotovuje na úrovni stropu na každom poschodí domu. Je neodmysliteľnou súčasťou obvodových a vnútorných nosných stien, pričom stužuje celok, ktorý vytvárajú, a zabezpečuje prenos vodorovných zaťažení, napríklad od vetra alebo zemetrasenia.
Bez správne zhotoveného venca hrozí, že stavba stratí svoju stabilitu a v najhoršom prípade môže dôjsť k jej rozsiahlej rekonštrukcii alebo dokonca k demolácii. Nesprávne vyhotovený veniec môže viesť k vážnym statickým problémom, ako je napríklad vznik vodorovných trhlín v omietke.
Typy vencov
Vzhľadom na použitý materiál poznáme niekoľko typov vencov. V praxi sa však najčastejšie stretávame so železobetónovým riešením. Rozlišujeme tieto základné typy:
- Oceľové vence
- Železobetónové vence (monolitické)
- Železobetónové prefabrikované vence
Prefabrikované železobetónové vence sa používajú najmä pri montovaných rámových konštrukciách. Pri stavbách z tvárnic sa železobetónový veniec zvyčajne zhotovuje priamo na stavbe ako monolitický veniec, a to pomocou plného debnenia alebo špeciálnych debniacich tvárnic.
Príprava a postup výstavby venca
Kontrola a vyrovnanie koruny muriva
Pred začatím prác na venci je nevyhnutné skontrolovať rovinnosť koruny muriva obvodových a vnútorných nosných stien. Ak má koruna muriva odchýlku väčšiu ako 5 mm na 2 m laty alebo rozdiel medzi najvyšším a najnižším miestom uloženia stropu presahuje 10 mm, musí sa vyrovnať maltou. Dôležité je tiež skontrolovať svetlosť nosných stien alebo prievlakov.
Ukladanie stropných nosníkov a vložiek
Nosníky sa ukladajú podľa plánu kladenia na ťažké asfaltované pásy s hrúbkou 3,5 mm, ktoré sú natiahnuté na posledný rad tehál. Minimálna dĺžka uloženia nosníkov je 125 mm. Šírka pásov sa na obvodových stenách volí tak, aby neskôr siahali k vnútornému okraju vencových tehál, prípadne tepelnej izolácie venca. Na vnútorné nosné steny sa položia asfaltované pásy na celú šírku. Takto vytvorené pružné lôžko spolu s tepelnou izoláciou venca umožňujú mierne pootočenie stropu pri dotvarovaní, a to bez rizika vzniku vodorovných trhlín najmä v obvodovej stene.
Nosníky sa ukladajú od kraja stropného poľa. Vonkajšia hrana krajného nosníka nesmie presahovať nad nosnú stenu. Poloha ďalších nosníkov sa vymedzuje pomocou dvoch stropných vložiek na oboch koncoch nosníkov. Ihneď po uložení je potrebné nosníky podoprieť podperami. Nosníky dlhšie ako 4 m treba podoprieť už pri ukladaní, aby nedošlo k ich poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže.
Stropné vložky sa ukladajú nasucho vždy medzi dva nosníky (aj krajný rad vložiek) v smere kolmom na nosníky. Pri ukladaní vložiek ani pri ďalších prácach na strope nie je povolené stúpať na stropné vložky; preto treba na ne položiť dosku. Stropné vložky by nemali zasahovať nad nosnú stenu.

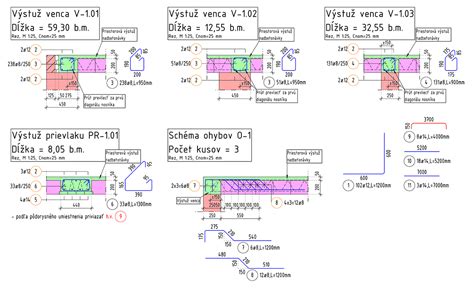

Armovanie (vystužovanie) venca
Armovanie, alebo aj vystužovanie konštrukcie, sa udáva statickým výpočtom, ktorý sa neodporúča ignorovať alebo meniť. Správne vystuženie ovplyvňuje životnosť a správne fungovanie celej stavby. Po vymurovaní obvodového muriva sa začína s vencom. V prvom rade sa vyhotovuje kvalitné a presné debnenie nad obvodovými a nosnými stenami.
Nad obvodovými a vnútornými nosnými stenami sa zhotovuje výstuž venca. Na koncoch (v krajných štvrtinách) a v strede nosníkov sú strmene, ktoré slúžia ako šmyková a zároveň ako spriahujúca výstuž. V expedičnom stave sú strmene ohnuté k hornému povrchu nosníkov. Po uložení a podoprení nosníkov treba strmene nadvihnúť do sklonu 45°. Krajné strmene sa ukladajú smerom k nosnej stene. Strmene by sa mali ohýbať iba raz, aby sa predišlo ich odlomeniu.
Do strmeňov na koncoch nosníkov sa vkladá tzv. spojovacia výstuž v tvare L, ktorá sa zviaže s výstužou venca. Spojovacia výstuž musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia, minimálne však 0,8 m od vnútorného líca nosnej steny. Rohože sa ukladajú zásadne na vhodné dištančné prvky, ktoré zabezpečia minimálne krytie výstuže betónom. Stužujúce rebro sa vystuží štyrmi vložkami priemeru 10 mm a strmeňmi priemeru 6 mm každých 0,4 m. Do rozpätia stropu 4 m sa použije rebierková výstuž 10 425 (V) s priemerom 8 mm, pri väčších rozpätiach s priemerom 10 mm.
Betónová doska nad stropnými vložkami sa vystuží zváranými sieťami KARI 150/150/4 mm (v prípade zdvojeného kladenia nosníkov KARI 150/150/8 mm). Pri vystužovaní stropu je potrebné vystužiť aj všetky detaily, ako sú kotvenie schodiskového ramena, otvor v strope, alebo komínová výmena. V prípade komínovej výmeny musí byť strop oddilatovaný od komínového telesa.
Debnenie a tepelná izolácia
Po obvode stropu sa vymuruje jeden rad vencových tehál (tzv. vencoviek) tak, aby tepelná izolácia smerovala dovnútra a tehlová časť lícovala s vonkajšou stranou obvodovej steny. V závislosti od celkovej hrúbky stropu v mieste uloženia na obvodové steny sa volí vencová tehla adekvátnej výšky. Celková hrúbka stropu závisí od hrúbky betónovej dosky a od najväčšieho montážneho prevýšenia v rámci stropu. Požadovaná výška horného okraja vencových tehál sa dosiahne zodpovedajúcou hrúbkou vrstvy maltového lôžka.
Vencovky možno pri tvorbe stužujúceho venca použiť ako skryté debnenie, čo vo finále uľahčuje tak prípravu pred betonážou, ako aj oddebňovanie. Ak je veniec zároveň súčasťou stropu, má vencovka za úlohu predovšetkým stužiť okraj dosky proti odštiepeniu počas prípadných ďalších prác. Na zvýšenie stability vencových tehál počas betonáže sa odporúča pred vystužením venca vytvoriť z vnútornej strany maltový alebo betónový klin.
Pri obvodovom murive nesmieme zabudnúť na tepelnú izoláciu, ktorú musíme do venca vložiť na vonkajšiu stranu, aby sme zabránili vzniku tzv. tepelného mosta. Veniec je jedným z najslabších miest z hľadiska tepelnoizolačných vlastností domu, a preto je často nutné dodatočne zaizolovať. Vencovky treba v prípade plánovaného zateplenia objektu zatepliť, a to ešte pred uložením výstuže.
Betonáž venca
Výber a kvalita betónu
Zvoliť by sa mal kvalitný betón vhodnej konzistencie a dostatočné množstvo výstuže. Druh betónu by mal byť predpísaný projektovou dokumentáciou, napr. C 16/20 či C 20/25.
Častou chybou je voľba nevhodnej konzistencie betónu (konzistencie S1 až S3) a následné pridávanie vody na stavbe s cieľom zriediť betón, pretože je „hustý“ a pracovníkom sa ťažko ukladá. Pridaním vody na stavbe sa výrazne zhoršia všetky kvalitatívne parametre objednaného betónu. Ak nechcete, aby sa na novej betónovej doske tvorili trhliny a zároveň chcete, aby bola dostatočne únosná, určite nedovoľte riediť dodaný betón vodou. Certifikovaný výrobca betónu vie zvýšením dávky účinných plastifikačných prísad zvýšiť stupeň konzistencie bez zvyšovania dávky vody. Betón objednávame v konzistencii S4 (S5), aby bol dostatočne tekutý a rozlieval sa po pripravenom podklade bez väčšej námahy.
Priebeh betonáže
Pred betonážou je potrebné správne pripraviť podklad (lôžko). Je vhodné si vopred zistiť, či potenciálni dodávatelia betónových zmesí v danom okolí majú na tento betón platné vyhlásenie o parametroch. Pred betonážou je potrebné si preveriť, ako sa bude betón ukladať - či je možnosť príjazdu domiešavača až na miesto betonáže, alebo bude potrebné zabezpečiť si betónovú pumpu.
Betonáž vykonávame ideálne pri teplotách od +5°C do +25°C. Pri malom venci sa betónovanie pomocou „pumpy“ neodporúča, je to nákladné a prácu to veľmi neuľahčí. Tlak betónu z pumpy je veľký, a preto je nutné vyhotoviť pevné debnenie, pretože pri nedostatočnej pevnosti môže debnenie prasknúť a betón z neho vytečie. V priebehu stavby treba betón hutniť, aby správne obalil celú výstuž. Následne sa betón ešte vibrovaním urovná a zahladí.
017# Zdění, armování a betonování věnce a vyzdění štítů | e4 dům svépomocí
Odšalovanie a starostlivosť
Približne po dvoch týždňoch sa veniec odšaluje, teda oddební. Samozrejme, netreba zabudnúť na starostlivosť, keďže ide o betónový prvok. Po spracovaní treba pristúpiť k ošetrovaniu povrchu zhotovenej dosky. Cieľom je udržať povrch čo najdlhšie vlhký.
Veniec v kontexte strešnej konštrukcie

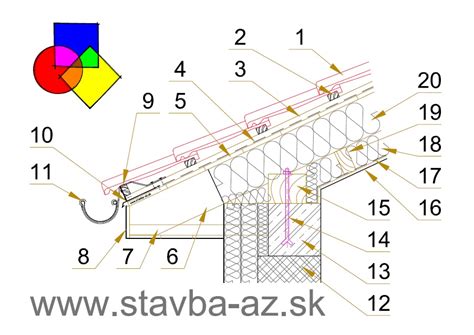

Stužujúci veniec je často základom pre uloženie strešnej konštrukcie. Napríklad, nad obvodovými stenami domu (bungalovu s rozmermi 9x13 m, postaveného z Ytongu) môže byť veniec s výškou 15 cm a šírkou 30 cm. Na ňom je potom osadená pomúrnica (napr. 16x18 cm), ktorá slúži ako opora pre krokvy. Pri valbovom krove so sklonom 25 stupňov sú krokvy (napr. 10x18 cm) podopreté klieštinami (napr. 6x18 cm) a v strede môže byť postavená stolica na nosných priečkach.
Keramické stropné systémy majú malú hmotnosť, predstavujú optimálny podklad pre omietanie a vytvárajú keramický podhľad stropu. Veniec sa môže budovať so stropnou doskou alebo bez nej. Taktiež existuje možnosť vynechať osádzanie prefabrikovaných prekladov a nad otvorové konštrukcie osadiť jeden železobetónový monolit.
Dôležitosť projektovej dokumentácie
Veniec predstavuje vodorovnú konštrukciu, ktorá sa zhotovuje na úrovni stropu na každom poschodí domu. Je súčasťou obvodových a vnútorných nosných stien, stužuje celok, ktorý vytvárajú. Preto je veľmi dôležité robiť vence presne podľa projektovej dokumentácie. Armovanie, alebo aj vystužovanie konštrukcie, sa udáva statickým výpočtom. Neodporúča sa výpočet ignorovať alebo meniť. Pamätajte, že veniec ovplyvňuje životnosť a správne fungovanie celej stavby. Betónová doska musí tvoriť pevný základ pod zvyšné konštrukcie, preto je potrebné presne dodržať jej naprojektovanú hrúbku a na betóne nešetriť.
