Systémy antén pre príjem a vysielanie signálov

Anténa je zariadenie určené na vysielanie a prijímanie elektromagnetických vĺn, najmä v pásme rádiových vĺn alebo mikrovĺn, prostredníctvom prirodzených médií, ako je vzduch, zem alebo voda. V princípe umožňuje premenu vysokofrekvenčného elektrického signálu na voľne sa šíriace elektromagnetické vlny a naopak.

Z hľadiska funkcie sa rozlišuje vysielacia anténa a prijímacia anténa. Vysielacia anténa premieňa energiu signálu z vysielača na elektromagnetickú energiu šíriacu sa v priestore. Prijímacia anténa zachytáva elektromagnetické vlny a premieňa ich späť na elektrický signál. Antény sú zvyčajne reverzibilné, čo znamená, že jedna anténa môže fungovať ako vysielacia aj prijímacia.

Antény sú kľúčovou súčasťou mnohých zariadení, vrátane rádiokomunikačných systémov, radarov, elektronických bojových zariadení a rádio navigačných zariadení. V niektorých prípadoch, ako napríklad pri duplexných zariadeniach, môže anténa vysielať a prijímať signál súčasne.

Základné elektrické parametre antén

Elektrické vlastnosti antény sú opísané niekoľkými hlavnými parametrami:

• Anténny diagram (vzor): Opisuje smerové charakteristiky antény, teda ako intenzívne vyžaruje alebo prijíma signál v rôznych smeroch v priestore. Zvyčajne sa zobrazuje ako maximálny smer žiarenia v dvoch vzájomne kolmých rovinách. Anténny diagram je dôležitý pre úlohy ako vyhľadávanie, navigácia a smerová komunikácia.
• Koeficient zosilnenia (zisk): Kvantitatívne opisuje schopnosť antény koncentrovať energiu v určitom smere. Vyjadruje pomer medzi intenzitou signálu skutočnej antény a ideálneho izotropného žiariča pri rovnakom vstupnom výkone. Vyšší zisk znamená lepšiu smerovosť a silnejšiu schopnosť prijímať alebo vysielať signál v danom smere. Geometria antény a jej prevádzková vlnová dĺžka ovplyvňujú smerovosť a zisk.
• Vstupná impedancia: Pomer napätia a prúdu na vstupných svorkách antény. Vstupná impedancia ovplyvňuje, ako dobre je anténa "zladená" s napájacím vedením a vysielačom/prijímačom. Ideálna vstupná impedancia by mala byť čisto odporová.
• Účinnosť: Pomer vyžiareného výkonu k prijatému výkonu. Úlohou antény je dosiahnuť čo najvyššiu účinnosť premeny energie.
• Šírka pásma: Frekvenčný rozsah, v ktorom anténa efektívne pracuje. Úzke pásmo znamená lepšiu smerovosť a silnejšiu schopnosť odolať rušeniu.

Ďalším dôležitým parametrom je spätný pomer (F/B), ktorý udáva pomer medzi maximálnym vyžiarením vpred a vzad. Vyšší spätný pomer znamená menšie nežiaduce vyžarovanie alebo príjem z opačného smeru.

Polarizácia antény sa vzťahuje na orientáciu elektrického poľa elektromagnetickej vlny. Antény môžu byť navrhnuté pre vertikálnu, horizontálnu alebo šikmú polarizáciu. Pre optimálny príjem je dôležité, aby sa polarizácia prijímacej antény zhodovala s polarizáciou prijímanej vlny, inak dochádza k polarizačnej strate.

Typy a konštrukcie antén

Antény sa klasifikujú podľa rôznych kritérií, ako je frekvenčné pásmo, konštrukcia, princíp činnosti a účel použitia.

Podľa konštrukcie a princípu činnosti:

• Drôtové antény: Jednorozmerné konštrukcie zložené z drôtov alebo podobných prvkov. Príkladom je klasický dipól, ktorý je jednou z najpoužívanejších a najklasickejších antén. Polvlnový dipól je základným prvkom, ktorý sa môže použiť samostatne, ako napájací prvok pre iné antény, alebo ako súčasť zložitějších anténnych sústav.
• Antény s apertúrou (otvorové antény): Využívajú povrch alebo otvor na vyžarovanie alebo príjem signálu. Príkladom sú parabolické antény, ktoré pomocou parabolického reflektora koncentrujú energiu do úzkeho lúča, čím dosahujú vysoký zisk.
• Štrbinové antény: Konštruované ako štrbiny v kovovej ploche.
• Špirálové antény: Využívajú špirálovitý vodič.
• Lúčové antény: Používajú sa na zameranie signálu v určitom smere.

Podľa použitia a umiestnenia:

• Antény pre mobilné telefóny: Integrované priamo do konštrukcie telefónu, často špeciálne navrhnuté pre mobilný signál aj internetové pripojenie.

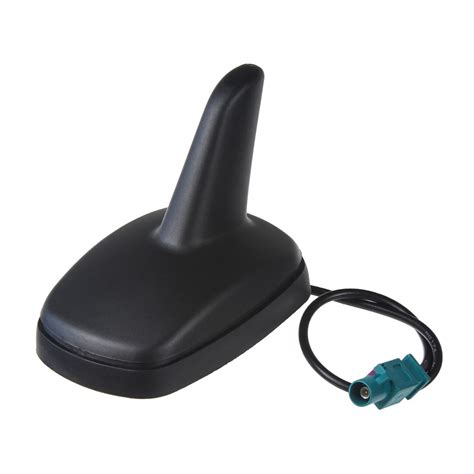

• Antény automobilov: V moderných vozidlách sú antény často skryté a integrované do dizajnu. Môžu sa nachádzať v strešných plutvách, zadných sklách alebo iných častiach karosérie a slúžia na príjem rádia (FM, DAB), mobilné dáta (LTE), navigáciu (GNSS), diaľkové ovládanie a iné funkcie.
• Antény základňových staníc: Kritické pre komunikačné systémy, často s vysokým ziskom. Príklady zahŕňajú smerové antény, panelové antény (používané v GSM a CDMA) a antény typu Yagi.
• Vnútorné (interiérové) antény: Používané v interiéroch, napríklad feritové antény v rádiových prijímačoch.
• Vonkajšie antény: Klasické rozhlasové a televízne antény, ktoré sú umiestnené mimo budov.
• Spoločné antény: Používajú sa vo veľkých obytných budovách, hoci sú často nahrádzané káblovou televíziou alebo satelitným príjmom.

Anténne sústavy zoskupujú viacero antén dohromady, aby sa zlepšili smerové vlastnosti alebo zisk.

Napájacie vedenia a zhoda impedancií

Napájacie vedenie (feeder) spája anténu s vysielačom alebo prijímačom. Jeho hlavnou úlohou je efektívne prenášať energiu signálu s minimálnou stratou. Straty v napájacom vedení môžu byť spôsobené odporom vodičov a dielektrickými stratami izolačného materiálu, a zvyšujú sa s dĺžkou vedenia a prevádzkovou frekvenciou.

Existujú rôzne typy napájacích vedení:

• Paralelné prenosové vedenie: Dva paralelné vodiče, symetrické alebo vyvážené. Nevhodné pre UHF pásmo kvôli stratám.
• Koaxiálne prenosové vedenie: Jadrový vodič obklopený izoláciou a tienený medeným opletením. Poskytuje dobré tienenie proti vonkajšiemu rušeniu a má nízke straty v širokom frekvenčnom rozsahu.

Charakteristická impedancia (Z0) napájacieho vedenia je definovaná ako pomer napätia a prúdu v nekonečne dlhom vedení.

Zhoda impedancií je kľúčová pre efektívny prenos energie. Ak sa vstupná impedancia antény nezhoduje s charakteristickou impedanciou napájacieho vedenia, dochádza k odrazu signálu späť k zdroju, čo vedie k stratám a zníženiu účinnosti. V prípade nezhody sa na vedení tvoria stojaté vlny. Pre zabezpečenie zhody sa používajú rôzne adaptačné prvky, ako sú baluny (vyvažovacie transformátory), ktoré slúžia na pripojenie nevyváženého koaxiálneho kábla k vyváženej anténe.

Pokročilé koncepty a aplikácie

Adaptívna anténa je systém, ktorý kombinuje anténnu sústavu s procesorom na dynamické prispôsobovanie smerových vlastností. Cieľom je maximalizovať užitočný signál a minimalizovať rušenie, čím sa zvyšuje odolnosť komunikačných a radarových systémov.

V oblasti elektromagnetickej kompatibility (EMC) sa antény používajú ako meracie senzory na prevod elektromagnetického poľa na elektrické napätie. Anténny faktor (AF) je parameter, ktorý sa používa na výpočet intenzity elektromagnetického poľa z nameranej hodnoty napätia.

V moderných automobiloch sa stretávame s komplexnými anténnymi systémami, ktoré sú často integrované do dizajnu vozidla a pokrývajú široké spektrum funkcií, od príjmu rádia a mobilných dát až po navigáciu a diaľkové ovládanie. Tieto systémy sú výsledkom pokročilých počítačových simulácií a fyzickej optimalizácie.

Systémy ako d-fence využívajú anténny drôt na vytvorenie neviditeľného oplotenia pre psov. Vysielací generátor posiela signál cez izolovaný drôt, ktorý prijímač na obojku psa detekuje. Pri prekročení definovaných zón pes dostáva akustické varovanie a prípadne stimulačný impulz.

V oblasti inteligentných budov sa systémy ako KNX spoliehajú na špeciálne napájacie zdroje pre svoju zbernicu. Tieto zdroje zabezpečujú správne napätie a formát signálu pre komunikáciu medzi jednotlivými komponentmi systému (ovládače, snímače, pohony), čím umožňujú efektívne riadenie osvetlenia, vykurovania, žalúzií a iných funkcií budovy.
