Železobetónový veniec nad okná: Postup a detaily

Úvod do problematiky stužujúceho venca

Veniec na dome je dôležitá súčasť každej stavby. Bez neho by konštrukcia nebola stabilná a múry by sa mohli rozchádzať. Stužujúci veniec predstavuje vodorovnú konštrukciu, ktorá sa zhotovuje na úrovni stropu každého podlažia. Je kľúčový pre stabilitu celého objektu, pretože stužuje obvodové a vnútorné nosné steny. Zároveň vodorovne rozkladá a prenáša celú záťaž, ktorá sa vyvíja na konštrukcie, vrátane zaťaženia od krovu, čím zabezpečuje aj stabilitu strechy.

Stuženie je nevyhnutné pri každom dome, či už ho stavia profesionálna firma alebo vzniká svojpomocne. Bez správne zhotoveného venca hrozí, že stavba spadne ako domček z karát. Železobetónový veniec (armovaný veniec) je „prstenec“, ktorý spevňuje murivo, rovnomerne rozkladá zaťaženie a pomáha konštrukcii pracovať ako celok, čím predchádza vážnym statickým problémom.

Typy a voľba vencov

Vzhľadom na použitý materiál rozoznávame niekoľko typov vencov. V praxi sa však najčastejšie stretávame so železobetónovým riešením. Existujú:

• Oceľové vence
• Železobetónové prefabrikované vence: Tieto sa používajú predovšetkým pri montovaných rámových konštrukciách.
• Železobetónové monolitické vence: Pri stavbách z tvárnic sa železobetónový veniec zvyčajne zhotovuje priamo na stavbe. To sa realizuje pomocou plného debnenia alebo s použitím špeciálnych debniacich tvárnic, tzv. vencoviek.

Veniec sa môže budovať so stropnou doskou alebo bez nej. Taktiež existuje možnosť vynechať osádzanie prefabrikovaných prekladov a nad otvorové konštrukcie (napríklad nad okná a dvere) osadiť jeden železobetónový monolit. V takomto prípade veniec a preklady tvoria jeden železobetónový monolit, čo zaisťuje jednotné a pevné spojenie.

Materiály potrebné pre zhotovenie venca

Pre správne zhotovenie železobetónového venca sú kľúčové nasledujúce materiály:

• Betón: Je dôležité zvoliť kvalitný betón vhodnej konzistencie a s dostatočným množstvom cementu. Druh betónu by mal byť predpísaný projektovou dokumentáciou, napríklad triedy C 16/20 či C 20/25.
• Výstuž (armatúra):
  • Pozdĺžna výstuž: Zvyčajne sa používajú oceľové prúty (roxory) s priemerom 12 mm alebo 16 mm (podľa statického výpočtu), najčastejšie 4 prúty (dva hore, dva dole).
  • Strmienka: Obdĺžnikové strmienka (napr. z roxoru Ø 6 mm alebo Ø 8 mm) spájajú pozdĺžnu výstuž. Rozmery strmienok sú špecifikované projektom, napríklad 210x160 mm alebo 460x160 mm (pre vence nad otvormi). Vzdialenosť strmienok je typicky asi 400 mm, avšak v rohoch a pri napojeniach sa rozostup zvyčajne zahusťuje (napr. na 200-300 mm). Ich ohýbanie ručne je prácne a neodporúča sa; je efektívnejšie si ich nechať vyrobiť na mieru.
  • Dištančné podložky: Zabezpečujú správne krytie výstuže betónom, aby armokoš "nesadol" na dno alebo sa neposunul počas betonáže.

  Armovanie, alebo aj vystužovanie konštrukcie, sa udáva statickým výpočtom. Je kriticky dôležité výpočet dodržiavať a nemeniť, pretože veniec ovplyvňuje životnosť a správne fungovanie celej stavby.

• Debnenie: Na zhotovenie debnenia sa môže použiť buď klasické drevo (dosky, laty) alebo špeciálne debniace tvárnice (vencovky).
• Vencovky (debniace tvárnice):
  • Ide o nenosné debniace tvárnice určené na jednoduché obmurovanie železobetónových vencov a stropných konštrukcií. Najčastejšie sa veniec realizuje do U-tvarníc (U-šálung / U-porfix / Ytong U) alebo vencoviek.
  • Sú vyrobené z extrudovaného polystyrénu s nalepeným tehlovým obkladom, čo im prepožičiava dobré tepelnoizolačné vlastnosti (napr. tepelný odpor R = 1,24 m²·K/W).
  • Vencovky majú ložnú plochu s ozubmi, ktoré zabraňujú odštiepeniu obkladu. Osádzajú sa do správnej polohy podľa nápisu na lícovej strane, pričom tehlová strana smeruje vždy k lícu muriva a na exteriérovej strane musí byť chránená proti vode (napr. omietkou).
  • Súčasťou systému je pena na murovanie a kotvy na stabilizáciu vencoviek počas montáže.
• Tepelná izolácia: Pre elimináciu tepelných mostov je kľúčové venca zatepliť, napríklad pásmi z extrudovaného polystyrénu (EPS NEO).

Detailný pracovný postup

1. Príprava muriva a založenie debnenia

1. Kontrola a vyrovnanie muriva: Pred osadením debnenia alebo vencovky sa vodováhou skontroluje rovnosť muriva. Prípadné nerovnosti sa musia vyrovnať, aby bola výška venca vo všetkých častiach stavby rovnaká.
2. Aplikácia murovacej peny (pre vencovky): Na očistenú a vyrovnanú ložnú škáru muriva sa aplikuje aplikačnou pištoľou pás PU peny (s priemerom 20 mm, približne 50 mm od okraja muriva) v mieste rohu.
3. Založenie rohov a kladenie vencoviek: Kladenie vencových tvárnic sa začína založením rohov. Vence sa stabilizujú natĺkacími kotvami. Tvárnice sa murujú najskôr na vonkajšom líci muriva a potom sa pokračuje na vnútornom líci, pričom sa ukladajú do pásu murovacej peny (do 3 minút po nanesení), ktorá sa nanáša aj na zvislú hranu vencoviek. S osadenými tvárnicami sa už nesmie manipulovať. Po vyschnutí sa vytlačená PU pena oreže.
4. Úprava rozmeru vencovky: V prípade potreby možno vencové tvárky skrátiť na požadovaný rozmer ručnou pílkou.
5. Montáž dreveného debnenia: Ak sa používa klasické drevené debnenie, dosky sa uložia hladkou stranou oproti sebe a prevŕtajú sa otvory pre závitové tyče (Ø 10 mm) na stiahnutie debnenia. Závitové tyče sa nasunú do ohybnej rúrky na elektrické káble, aby sa po vytvrdnutí betónu mohli pohodlne vytiahnuť. Otvory sa vymerajú tak, aby po osadení debniaceho dielca na tehly bola výška betónu presná (napr. 25 cm). Po osadení je potrebné drevené dielce prichytiť zhora strešnými latami a následne uťahovať matice na závitových tyčiach. Dôležité je dbať na to, aby sa šírka debnenia zhodovala so šírkou muriva (napr. 30 cm) a debnenie bolo pevné a presné.

2. Príprava a uloženie výstuže

1. Zhotovenie armokošov: Na pohodlnú a presnú výrobu "armovacích košov" je vhodné si vyhotoviť pracovný stôl. Najpraktickejšie je skladať armokoš na zemi. Postup je jednoduchý: pripravia sa strmienka v jednej línii, navlečú alebo uložia štyri pozdĺžne prúty do rohov a postupne zacvaknú. Kôš musí mať po celej dĺžke rovnaký tvar a nesmie byť "vlnitý".
2. Viazanie výstuže: Oceľová výstuž je tvorená roxormi (napr. Ø 12 mm alebo Ø 16 mm), ktoré sú zviazané obdĺžnikovými strmienkami (napr. z roxoru Ø 6 mm) preloženými minimálne cez jednu stranu a prichytenými viazacím drôtom (Ø 1 mm) každých 20 - 25 cm (alebo podľa statiky). V pozdĺžnom smere sa jednotlivé železné výstuže k sebe priviažu ďalšími roxormi. Na nárožiach sa výstuž ohne tak, aby bol na každej strane presah cca 2,5 - 3 m.
3. Uloženie armokošov: Armokoš sa položí do U-tvarníc alebo debnenia tak, aby bolo dodržané krytie betónom. Prút nesmie sedieť na dne venca. To už zabezpečí samotný tvar strmienka, ale ak je potrebné, použijú sa dištančné podložky pre väčšie krytie. Od bočných stien by mali byť strmene vzdialené približne 2 cm. Do voľného priestoru debnenia sa uloží predpripravená výstuž.

3. Integrovaná tepelná izolácia

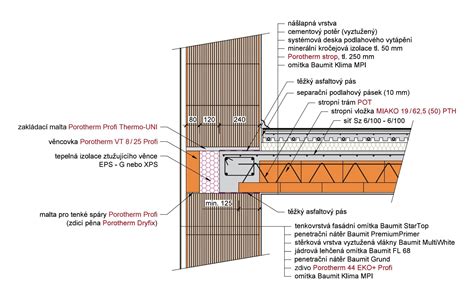

Z hľadiska tepelnoizolačných vlastností domu je veniec často jedným z najslabších miest, a preto je nutné robiť dodatočné opatrenia. Pri obvodovom murive nesmieme zabudnúť na tepelnú izoláciu, ktorú musíme do venca vložiť na vonkajšiu stranu, aby sme zabránili vzniku tzv. tepelných mostov.

Na osadené a ukotvené vencovky sa po vytvrdnutí PU peny nalepia pásy tepelnej izolácie (v závislosti od hrúbky muriva), ktoré budú tvoriť zateplenie venca. Na ich nalepenie sa použije PU pena. Z vonkajšej strany a spodnej strany v prípade okenných otvorov sa osádza EPS NEO (napr. v hrúbke 5 cm) z dôvodu eliminácie tepelných mostov. Pri dostatočnom ďalšom zateplení (napr. EPS v hrúbke 25 cm) by sa dodatočný EPS do venca ani nemusel vkladať.

Po uložení tepelnej izolácie sa skontroluje tesnosť styčných škár na vnútornej strane venca.

4. Betonáž a hutnenie

1. Príprava pred betonážou: Pred betonážou sa spojí vrchná strana vencoviek dlhými sponami cez šírku venca, ktoré sa zaklepú do úrovne hornej hrany venca. V mieste rohov sa styčné vencovky spoja na hornej strane krátkymi kotvami.
2. Betonáž: Betónovanie môže prebiehať buď za pomoci čerpadla betónu (tzv. pumpy) alebo ručne.
   • Betonáž pumpou: Pri malom objeme venca (napr. 3,6 m³ betónu) sa betonáž pomocou pumpy často neodporúča, pretože je to nákladné a prácu to nemusí výrazne uľahčiť. Tlak betónu z pumpy je značný, a preto je nevyhnutné mať mimoriadne pevné a precízne zhotovené debnenie. V prípade nedostatočnej pevnosti môže debnenie prasknúť a betón vytečie. Je dôležité s obsluhou pumpy prediskutovať použitie koncovky na hadici (napr. koncové koleno alebo "spomaľovač"), aby betón nevyletel do venca príliš veľkou rýchlosťou a nepoškodil výstuž či debnenie. Treba tiež počítať s tým, že zhruba 0,5 m³ betónu zostane v rúrach pumpy a vysype sa na zem.
   • Ručná betonáž: Pri ručnom zalievaní (napr. pomocou vedier) je dostatok času veniec plynule zalievať, následne betón vibrovať a rovnať naraz. Pre menšie vence je táto metóda často ekonomickejšia a umožňuje lepšiu kontrolu.
3. Hutnenie: V priebehu betonáže je kriticky dôležité betón hutniť (najčastejšie vibrovaním), aby správne obalil celú výstuž a eliminovali sa vzduchové bubliny. Následne sa betón urovná a zahladí. Odporúča sa betónovať po úsekoch a priebežne kontrolovať, či armokoš drží polohu a krytie.
4. Kontrola objemu betónu: Je dôležité dôkladne prepočítať potrebný objem betónu a objednať dostatočné množstvo s rezervou. V praxi sa stáva, že objednané a zaplatené množstvo betónu nemusí vždy súhlasiť s dodaným.

5. Oddebnenie a finálne úpravy

Približne po dvoch týždňoch od betonáže, keď betón dosiahne dostatočnú pevnosť, sa veniec odšaluje, teda oddební. Ak betonáž prebehla v optimálnych podmienkach, v stavbe možno pokračovať už zhruba po jednom týždni. Malé škáry, ktoré vzniknú po oddebnení, sa vypĺňajú lepidlom, zatiaľ čo väčšie škáry sa vyplnia PUR penou a následne sa zatrú lepidlom.

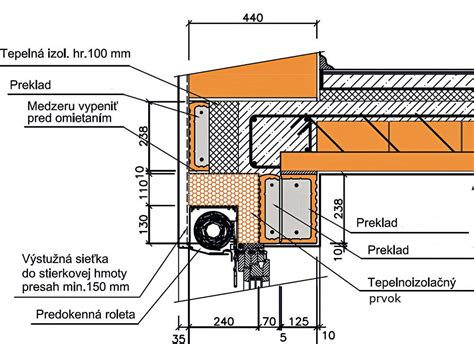

Špecifiká venca v súvislosti s okennými otvormi

Veniec nad okennými otvormi plní funkciu prekladu a zároveň je súčasťou celkového stuženia stavby. Je dôležité myslieť na niekoľko špecifík:

• Prepojenie s nižšími konštrukciami: Pôsobenie záťaže zo strechy na veniec je eliminované prepojením s vyrovnávacím betónom (spodným vencom), z ktorého prečnieva výstuž v tvare C. Úlohou tohto spodného venca je nielen odstrániť nerovnosti muriva, ale najmä dosiahnuť železobetónové prepojenie s vrchným stužujúcim vencom pomocou tzv. skrytých stĺpikov.
• Umiestnenie okien a eliminácia tepelných mostov: Okná môžu byť osadené rôznymi spôsobmi v závislosti od konkrétneho umiestnenia, prítomnosti exteriérových žalúzií, betónového prekladu a iných faktorov. Nie sú všetky umiestnené rovnako "hlboko".
  • V častiach okien, kde nad nimi budú exteriérové žalúzie a železobetónový veniec nemohol byť z vonkajšej strany zateplený kvôli tenkej šírke muriva, sa okná často predsadia čiastočne pred murivo. Pred osadením okien sa v takomto prípade vytvorí okolo otvoru z vonkajšej strany rám z extrudovaného polystyrénu (napr. hrúbky 50 mm).
  • Niektoré okná sa nemusia robiť na predsadenú montáž, napríklad ak majú nad sebou preklady z Ytongu. Z hľadiska tepelných mostov to v takýchto prípadoch nemusí mať zásadný prínos a montáž je lacnejšia a jednoduchšia.
  • Pre veľké a ťažké okná je potrebné vytvoriť pevnú a stabilnú nosnú konštrukciu. Napríklad pod okno o rozmere 2x2m, bolo potrebné pripraviť podklad z Purenitu nakotveného do venca cez závitové tyče na chemických kotvách. Purenit je špeciálny pevný tepelnoizolačný materiál vyrobený z recyklovaných stenových PUR panelov.
