Optický hranol je opticky priehľadné telo s dvoma rovinnými stenami, ktoré lomia svetlo. Je to základná optická pomôcka, ktorá nachádza široké uplatnenie vo výučbe optiky a praktických experimentoch. Vďaka svojim jedinečným vlastnostiam umožňuje demonštrovať a pochopiť základné princípy šírenia svetla, ako sú odraz, lom a disperzia.
Hranol môže mať rôzne tvary podľa tvaru svojej podstavy. Hranol s trojuholníkovou podstavou sa nazýva trojboký hranol.
Princípy fungovania optického hranola
Úvod do geometrickej optiky
Geometrická optika je oblasť fyziky, ktorá sa zaoberá šírením svetla v prostrediach s rôznymi optickými vlastnosťami. Základné princípy geometrickej optiky, ako sú zákon odrazu a lomu, sú kľúčové pre pochopenie fungovania optických prístrojov a javov. Optický hranol je ideálna pomôcka na demonštráciu týchto princípov a ich aplikácií.
Lom svetla a disperzia
Optický hranol je priehľadné teleso, najčastejšie vyrobené zo skla alebo plastu, ktoré má dve alebo viac rovinných stien, ktoré zvierajú určitý uhol. Keď svetlo prechádza hranolom, dochádza k lomu svetla na vstupe a výstupe. Lom svetla je spôsobený zmenou rýchlosti svetla pri prechode z jedného prostredia do druhého (napríklad zo vzduchu do skla). Trojboký hranol je široko používaný v optike na lom svetla a tiež na rozklad svetla na jeho jednotlivé farebné zložky. Keď biely lúč svetla prechádza trojbokým priehľadným hranolom, láme sa dvakrát, čím sa rozdelí na jednotlivé farebné zložky s rozdielnymi vlnovými dĺžkami.
Zákon lomu (Snellov zákon)
Zákon lomu, známy aj ako Snellov zákon, popisuje vzťah medzi uhlom dopadu, uhlom lomu a indexmi lomu dvoch prostredí, vyjadrený vzorcom n₁sinθ₁ = n₂sinθ₂, kde:
- n₁ je index lomu prvého prostredia,
- θ₁ je uhol dopadu,
- n₂ je index lomu druhého prostredia,
- θ₂ je uhol lomu.
Tento zákon vysvetľuje, prečo sa svetlo pri prechode hranolom ohýba.

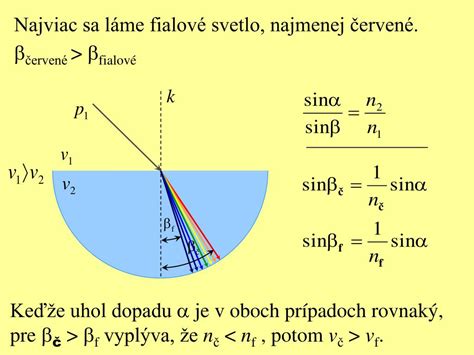

Disperzia svetla
Ďalším dôležitým javom, ktorý možno demonštrovať pomocou optického hranola, je disperzia svetla. Disperzia je rozklad bieleho svetla na spektrum farieb (červená, oranžová, žltá, zelená, modrá, indigo, fialová) v dôsledku závislosti indexu lomu materiálu od vlnovej dĺžky svetla. Každá farba má inú vlnovú dĺžku a preto sa ohýba pod iným uhlom, čo vedie k rozkladu svetla.
Svetlo a jeho spektrum
SVETLO je formou energie nazývanej elektromagnetické žiarenie, ktoré sa šíri ako neviditeľné vlny. Prostredie, v ktorom sa svetlo šíri nazývame optickým prostredím. Optické prostredie delíme na priesvitné (napr. matné sklo), priehľadné (napr. vzduch), číre (napr. sklo, tenká vrstva vody) a farebné (napr. farebná fólia). V rovnorodom prostredí (napr. vzduch) sa svetlo šíri priamočiaro rýchlosťou 300 000 km/s. Ak však narazí na prekážku, ako je napríklad sklenená doska, dochádza k lomu svetla.
Každej vlnovej dĺžke svetla zodpovedá istá "čistá" farba svetla. V skutočnosti je svetlo, ktoré nám vchádza do očí, zložením svetelných vlnení s rôznymi vlnovými dĺžkami a farbami. Z fyzikálneho hľadiska je dôležitá skutočnosť, že od smeru dopadajúcich svetelných lúčov sa najmenej odkláňa červená farba a najviac fialová.
Viditeľné spektrum
Viditeľné spektrum zahŕňa rozsah vlnových dĺžok svetla, ktoré môže ľudské oko vnímať vo forme farieb. Svetlo od 400 do 700 nanometrov (nm) sa nazýva viditeľné svetlo alebo viditeľné spektrum, pretože ho ľudia môžu vidieť. Fialové svetlo má najkratšiu vlnovú dĺžku, čo znamená, že má najvyššiu frekvenciu a energiu. Takže každá farba má inú vlnovú dĺžku, pretože každá farba reprezentuje inú frekvenciu (alebo energiu) elektromagnetického žiarenia.
Monochromatické a polychromatické svetlo
Monochromatické svetlo je svetlo, ktoré má iba jednu vlnovú dĺžku (alebo frekvenciu). To znamená, že je to svetlo jednej farby. Termín „mono“ sa týka singulárneho objektu alebo subjektu a pojem „chróm“ označuje farby. Na druhej strane, polychromatické svetlo je svetlo, ktoré obsahuje viacero vlnových dĺžok alebo farieb, čo znamená, že obsahuje mnoho rôznych farieb alebo odtieňov.
Historický kontext: Experimenty Isaaca Newtona
Ako prvý začal v roku 1666 skúmať rozklad slnečného svetla anglický fyzik a matematik Sir Isaac Newton. Isaac Newton využil hranol na zistenie podstaty svetla. Pri experimente, kde umiestnil za sebou dva trojuholníkové sklenené hranoly, ktoré sa spájali základňami, prvý hranol rozložil biele svetlo na dúhové spektrum, druhý rozložené farby opäť zlúčil späť. Biele svetlo sa pri prechode trojbokým priehľadným hranolom láme dvakrát, čím sa rozdelí na jednotlivé farebné zložky s rozdielnymi vlnovými dĺžkami. Hranol láme svetlo každej vlnovej dĺžky pod iným uhlom a vzniká pás farieb - biele svetelné spektrum. Spektrum je rozdelenie svetelnej energie podľa jednotlivých farieb, presnejšie ich vlnových dĺžok (frekvencií). Farby, z ktorých sa skladá spojité spektrum sú spektrálne farby, je ich šesť v poradí: červená, oranžová, žltá, zelená, modrá a fialová. Najdlhšiu vlnovú dĺžku má červená farba a najkratšiu fialová.
Využitie optického hranola ako učebnej pomôcky
Optický hranol je neoceniteľná učebná pomôcka, ktorá umožňuje študentom a žiakom prakticky skúmať a pochopiť základné princípy optiky. Používa sa v rôznych experimentoch a demonštráciách, ktoré pomáhajú vizualizovať a pochopiť abstraktné koncepty.
Experimenty so žiackou optickou súpravou
Sady žiackych optických súprav, ktoré obsahujú optický hranol, sú vynikajúce pre skupinovú prácu a praktické cvičenia.
Typické experimenty s optickým hranolom
- Odraz a lom svetla: Demonštrácia Snellovho zákona a meranie uhlov dopadu a lomu.
- Totálny odraz: Skúmanie podmienok, za ktorých dochádza k totálnemu odrazu svetla.
- Rozklad svetla: Demonštrácia disperzie bieleho svetla na spektrum farieb.
Príklad využitia súpravy
Sada žiackych optických súprav pre skupinu žiakov obsahuje 2 sady po 19 komponentoch, pričom každá umožňuje vykonanie experimentov ako odraz a lom svetla (Snellov zákon), totálny odraz, geometrická konštrukcia obrazu pomocou význačných lúčov, funkcia zdravého ľudského oka, chyby oka a korekcie, funkcia základných optických prístrojov, fotoaparát, ďalekohľad. Každá súprava obsahuje:
- 11 ks modelov optických komponentov (napr. sadu spojok a rozptyliek, optický hranol, zrkadlo rovinné, vypuklé, duté, 3 ks svetelný čln, sadu RGB filtrov),
- sadu 8 ks laminovaných pracovných listov formát A3 s popisom v slovenskom jazyku,
- manuál, zbierku 22 úloh v slovenskom jazyku,
- 1 ks zdroj 3 paralelných lúčov (1 x 532 nm, 2 x 635 nm) s elektronickým prepínaním predvolených lúčových pozícií (spĺňa požiadavky na triedu bezpečnosti 2 podľa STN EN 60825-1:2008-06, s vyhlásením o zhode a protokolom s reálne nameranými hodnotami výkonu jednotlivých lúčov),
- 1 ks napájací zdroj,
- 1x zdroj bieleho svetla integrovaný do zdroja paralelných lúčov, umožňujúci demonštrovať rozklad svetla po prechode hranolom.
Táto sada je určená pre skupinu 2-4 žiakov a predstavuje rozšírenú základnú sadu o zdroj bieleho svetla, optický hranol a pracovný výkres na demonštráciu rozkladu svetla. Je to vynikajúca súprava pre praktické cvičenia študentov a žiakov, skladajúca sa z 13 ks optických modelov, 3-lúčového laserového zdroja svetla, zdroja bieleho svetla integrovaného do 3-lúčového lasera a ôsmich pracovných listov.
Využitie pracovných listov a manuálov
K optickým súpravám sú často priložené laminované pracovné listy a manuály, ktoré obsahujú podrobný popis experimentov a úloh. Tieto materiály pomáhajú študentom a žiakom pochopiť princípy optiky a rozvíjať ich experimentálne zručnosti. Pracovné listy často obsahujú schémy zapojenia, návody na meranie a otázky na overenie pochopenia.
Experimenty s laserovým zdrojom svetla a bezpečnosť
Použitie laserového zdroja svetla v kombinácii s optickým hranolom umožňuje presnejšie a názornejšie demonštrácie. Laserový lúč je úzky a dobre definovaný, čo uľahčuje meranie uhlov a pozorovanie javov. Pri práci s optickými súpravami je dôležité dodržiavať bezpečnostné pokyny. Laserové zdroje svetla môžu byť nebezpečné pre oči, preto je nevyhnutné používať ochranné okuliare a vyhnúť sa priamemu pohľadu do lúča.
Vznik dúhy
Zásluhou objavu Isaaca Newtona si dnes vieme vysvetliť asi najúžasnejší prírodný jav, ktorý je príkladom spojitého spektra - farebný oblúk na oblohe pri daždi alebo vo vodnej triešti vodopádu, či pri polievaní záhrady. Áno, je to farebná DÚHA. Hádam odjakživa sa ľudia snažili vysvetliť vznik a princíp dúhy. O jedno z prvých takmer vedeckých vysvetlení sa pokúsil v staroveku grécky učenec Aristoteles (384 - 322 p.n.l.), keď vysvetľoval dúhu ako odraz slnečných lúčov na dažďovom mraku. Prvé vedecké vysvetlenie dúhy na princípoch geometrickej optiky predložil práve objaviteľ zákona lomu svetla francúzsky učenec René Descartes (1596 - 1650).
Dúha vzniká pri končiacej sa dažďovej prehánke. Dážď síce ešte padá, ale zároveň slnečné lúče osvetľujú dažďové kvapky. V týchto kvapkách sa svetlo láme, rozkladá a odráža, a tak práve na opačnej strane ako svieti Slnko, môžeme pozorovať dúhu. Čím sú kvapky väčšie, tým je dúha jasnejšia.
Jedným z najatraktívnejších využití optického hranola je demonštrácia vzniku dúhy. Dúha vzniká, keď slnečné svetlo prechádza cez kvapky vody v atmosfére. Kvapky vody fungujú ako malé hranoly, ktoré rozkladajú biele svetlo na spektrum farieb. Tento princíp možno jednoducho demonštrovať pomocou optického hranola a zdroja bieleho svetla.
Primárna a sekundárna dúha
Farebný žiariaci oblúk, ktorý pozorujeme pri daždi na oblohe alebo vo vodnej triešti vodopádu, predstavuje primárnu dúhu. Jej najnápadnejším rysom je farebnosť. Svetlo každej dúhovej farby má odlišný index lomu, a teda lúče vychádzajúce z dažďových kvapiek sa budú koncentrovať pre jednotlivé farby v mierne odlišných uhloch, čím sa vysvetľujú farebné pásy v dúhe. Jas a zreteľnosť farebných pásov sa môže značne meniť, ale poradie farieb zostáva stále rovnaké: najvnútornejšia je fialová a tá prechádza postupne do rôznych odtieňov modrej, zelenej, žltej a oranžovej, až na vonkajšom okraji je červená.
Lúče svetla sa môžu vo vnútri kvapky odraziť viackrát a niektoré z nich budú aj pozorovateľné ako sekundárna (vedľajšia) dúha. Sekundárnu dúhu môžeme pozorovať na oblohe vyššie, než sa nachádza primárna dúha. Sekundárna dúha má poradie farieb opačné oproti primárnej, pretože vzniká na základe ešte jedného odrazu, kde sa poradie farieb obracia. Sekundárna dúha je vďaka tomuto dodatočnému odrazu oproti primárnej dúhe slabšia, pretože pri každom odraze sa „sila“ svetla zoslabuje.
Tvar dúhy
Bežne pozorujeme dúhu ako oblúk. Na otázku, prečo má dúha kruhový tvar, často padá nesprávna odpoveď, že to súvisí s tvarom Zeme alebo Slnka. Správnou odpoveďou je, že dúha má tvar kruhového oblúka preto, lebo kvapka vody má tvar gule. Lúče svetla dopadajú na kvapku nielen v jednej rovine, ale vo všetkých rovinách, preto vidíme dúhu ako oblúk symetrický okolo osi, kam smeruje pozorovateľov tieň vrhaný Slnkom. Preto z vysokých kopcov či z lietadla je pozorovateľná dúha ako uzavretý kruh. Dúha nie je pozorovateľná, ak Slnko je vyššie nad obzorom ako je 42°.
Sklenená guľa a dúha.
Aplikácie optických hranolov v praxi
Optické hranoly sa nepoužívajú len vo výučbe, ale aj v mnohých praktických aplikáciách. Nachádzajú uplatnenie v optických prístrojoch, ako sú spektroskopy, ďalekohľady, fotoaparáty a iné zariadenia.
Spektroskopia
Spektroskopia je metóda, ktorá sa používa na analýzu zloženia látok na základe ich emisného alebo absorpčného spektra. Optické hranoly sa používajú v spektroskopoch na rozklad svetla na spektrum farieb, ktoré sa potom analyzuje.
Ďalekohľady a fotoaparáty
V ďalekohľadoch a fotoaparátoch sa optické hranoly používajú na otočenie obrazu a korekciu optických aberácií. Hranoly umožňujú zmenšiť rozmery prístrojov a zlepšiť kvalitu obrazu.
Fotografický hranol
Tento typ optického hranola umožňuje vytvárať zaujímavé svetelné efekty pri fotografovaní aj pri pozorovaní svetla. Rieši problém jednotvárnych záberov tým, že pridáva farebné odlesky a lom svetla. Je vhodný pre fotografov, tvorcov obsahu aj ako edukačná pomôcka.
Ako vytvoriť dúhový efekt na fotografiách bez úprav v počítači?
- Rozkladá svetlo na farebné spektrum (dúhový efekt).
- Umožňuje originálne svetelné odlesky priamo pri fotení.
- Vhodný na portrétnu aj kreatívnu fotografiu.
- Jednoduché použitie bez špeciálneho vybavenia.
- Reaguje na uhol dopadu svetla.
- Kompaktné rozmery vhodné na prenášanie.
Ako funguje fotografický hranol v praxi?
Hranol láme svetlo, ktoré naň dopadá, a rozdeľuje ho na jednotlivé farby spektra, čím vytvára žiadané vizuálne efekty.
