Železobetónový veniec, známy aj ako armovaný veniec, je kľúčovým stavebným prvkom, ktorý tvorí “prstenec” spevňujúci murivo. Jeho hlavnou funkciou je rovnomerne rozkladať zaťaženie, napríklad od stropu alebo krovu, a pomáha tak celej konštrukcii pracovať ako jeden celok.
Konštrukčné riešenia venca

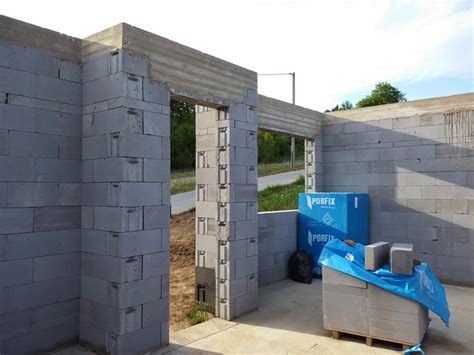

Najčastejšie sa veniec realizuje buď do U-tvarníc (U-šálung / U-porfix / Ytong U) alebo do klasického debnenia. Voľba spôsobu debnenia ovplyvňuje celý proces a materiálové nároky.
Armovanie venca: Príprava a osadenie
Príprava armokoša
Na prípravu armovania venca je potrebné si vopred pripraviť potrebný materiál a náradie. Pozdĺžna výstuž (napr. oceľové prúty) a strmienka sú základné komponenty pre vytvorenie armokoša. Najpraktickejšie je skladať armokoš na zemi. Postup je jednoduchý: pripravte si strmienka v jednej línii, navlečte/uložte 4 pozdĺžne prúty do rohov a postupne zacvaknite. Koš musí mať po celej dĺžke rovnaký tvar a nesmie byť „vlnitý“. Ak nechcete viazať drôtom, použite plastové pásky - je to čisté, rýchle a na stavbe prehľadné.
Osadenie armokoša a dodržanie krytia betónom
Armokoš položte do U-tvarníc (alebo debnenia) tak, aby bolo dodržané krytie betónom. Je kľúčové, aby prút nesedel na dne - to už zabezpečí samotný tvar strmienka. Ak je potrebné, použite dištančnú podložku pre väčšie krytie. Podložky sa dávajú tak, aby koš držal krytie a počas betonáže „neplával“. Ak koš počas betonáže „sadne“ na dno, stratíte krytie, čo je problém. Pri oceli je to problém kvôli korózii, pri kompozite zas kvôli správnemu uloženému prierezu a správaniu betónu v detailoch. Podložky držia správne krytie betónom a bránia tomu, aby armokoš „sadol“ na dno alebo sa posunul počas betonáže. Nedodržanie krytia je jedna z najčastejších chýb pri svojpomoci.
Dimenzovanie venca: Príklad výpočtu materiálu
Urobme jednoduchý veniec okolo garáže s rozmermi 8 × 6 m. Bežný veniec má 4 pozdĺžne prúty (2 hore, 2 dole). Zvoľte rozostup strmienok s, ktorý je často 0,20-0,30 m podľa projektu. Pre jednoduchý príklad použijeme s = 0,25 m.
Dĺžka pozdĺžnej výstuže sa dá počítať jednoducho ako obvod × počet prútov. Často sa používa rozostup strmienok 200-300 mm. V rohoch a pri napojeniach sa rozostup zvyčajne zahusťuje.
Pre garáž 8 × 6 m (obvod 28 m) s 4 pozdĺžnymi prútmi a rozostupom strmienok 250 mm by boli materiálové požiadavky orientačné:
- Strmienka: cca 112 ks (pri 250 mm)
- Pozdĺžna výstuž: cca 124 m (4 prúty + 10 % rezerva)
- Podložky: cca 140 ks (orientačne, rozostup podložiek 0,20 m).
Betonáž venca: Dôležité zásady
Pri betonáži venca je kritické, aby betón nepadal z veľkej výšky priamo na armokoš. Ak ide betón cez hadicu pod tlakom, riešte s obsluhou koncovku na hadici - v praxi sa používa koncové koleno / „S-koleno“ (ľudovo „spomaľovač“), aby betón na konci hadice nevyletel priamo do venca veľkou rýchlosťou. Betonujte po úsekoch, priebežne kontrolujte, či koš drží polohu a krytie. Nezhadzujte betón z výšky, držte koniec hadice čo najbližšie k miestu ukladania a riešte s obsluhou koncovku/koleno (tzv. „spomaľovač“).
Rekonštrukcia mlyna - Betónovanie venca
Súvisiace aspekty: Tepelné mosty a kotvenie
Železobetónový veniec ako tepelný most

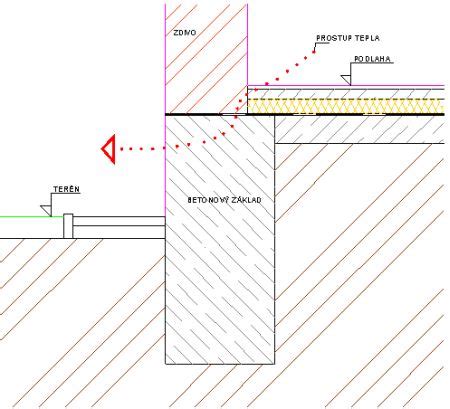

Veniec zo železobetónu je tzv. „tepelným mostom“, teda miestom, v ktorom uniká teplo zo stavby viac ako z iných miest, následkom čoho je jeho povrchová teplota nižšia ako je teplota okolitých častí konštrukcie. V prípade, že teplota na povrchu venca dosiahne hodnotu tzv. „rosného bodu“ a vo vnútri stavby je zvýšená vlhkosť, dôjde ku kondenzácii vodných pár na povrchu venca vo forme malých kvapôčiek vody.
Konštatujeme, že finančné náklady na materiál a prácu pre vloženie pásu hydroizolácie medzi veniec a pomúrnicu, rovnako ako pre mnoho iných konštrukčných úprav v iných miestach stavby, sú vo výške rádovo eur, snáď pár desiatok eur a súčasne sú to práce, ktoré vyžadujú minimálny čas na ich realizáciu. Takáto investícia do stavby je neporovnateľne nízka a minimálne prácna v porovnaní s vysokými nákladmi a časom potrebnými na dodatočné odstránenie porúch, ktoré sú výsledkom nesprávneho zhotovenia stavebného diela. Drevené prvky sa spravidla vždy oddeľujú hydroizoláciou od betónových, prípadne murovaných prvkov.
Kotvenie prvkov krovu do venca
Zvislé zaťaženie na krov (sneh, strešná krytina, prípadne úžitkové zaťaženie a zaťaženie technologickými zariadeniami) vyvoláva vodorovné sily v mieste pomúrnice. Tieto sily je nutné vhodne preniesť do konštrukcie, na ktorej je krov uložený. Krokva sa na väznicu ukladá vždy osedlaním. Osedlanie je spravidla 1/5 až 1/3 výšky profilu krokvy.
Kotvenie je možné realizovať napríklad pomocou skrutiek a oceľových príložiek v tvare písmena „L“ do pomúrnice, ktorá je vhodne zakotvená do železobetónového venca, prípadne stabilizovaná oceľovým pásom alebo tesárskou skobou do konštrukcie stropu (železobetónová doska, stropné trámy). Kotvenie príložkami je možné aj priamo do železobetónového venca. Krokvu je možné aj vhodne zapustiť do stropného trámu tak, aby sa do podopierajúcej konštrukcie oprela kontaktom (bežné pri dreveniciach a zruboch).
Pri nedostatočnom kotvení krokvy, napríklad jedným stavebným klincom, dochádza k preťaženiu krokvy, ktorá môže zlyhať nadmerným ohybom, prípadne zosunu krokvy z pomúrnice pri nedostatočnom osedlaní a pod. Pri nedostatočnom kotvení pomúrnice dochádza k jej nadmerným deformáciám a rotáciám. Nedostatočné kotvenie krokvy do pomúrnice v hambálkovom krove môže viesť ku kolapsu konštrukcie. Súčasné použitie zavetrovacej pásky (pásu) a celoplošného opláštenia konštrukcie doskovými prvkami, napr. OSB doskami, je možné. Oceľová zavetrovacia páska spravidla šírky 40 až 80 mm a hrúbky 1,5 až 2,0 mm plní mechanickú funkciu a slúži najmä na prenos vodorovných zaťažení pôsobiacich na konštrukciu napr. od vetra.
